主頁 > 產品中心 > 耐壓設備 > HKXZ-75kVA75kV1A變頻串聯諧振試驗裝置

HKXZ-75kVA75kV1A變頻串聯諧振試驗裝置

被試品對象及試驗要求 1、10kV/300mm

，長度1.5km電纜的交流耐壓試驗

，電容量0.563uF

，試驗頻率30-300Hz

，試驗電壓22kV

，試驗時間5min

。 2

、35kV/300mm

，長度0.4km電纜的交流耐壓試驗

，電容量0.078uF，試驗頻率30-300Hz

，試驗電壓52kV

，試驗時間60min。 3

、35

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HKXZ-75kVA75kV1A變頻串聯諧振試驗裝置產品簡介：

被試品對象及試驗要求
1

、10kV/300mm²，長度1.5km電纜的交流耐壓試驗

，電容量≤0.563uF

，試驗頻率30-300Hz，試驗電壓22kV

，試驗時間5min

。
2、35kV/300mm²

，長度0.4km電纜的交流耐壓試驗

，電容量≤0.078uF，試驗頻率30-300Hz

，試驗電壓52kV

，試驗時間60min。
3

、35kV/31500kVA主變的交流耐壓試驗

，電容量≤0.01uF

，試驗頻率45-65Hz，試驗電壓不超過68kV

，試驗時間1min

。

功能特點

HKXZ-75kVA75kV1A變頻串聯諧振試驗裝置工作環境
1. 環境溫度：－10⁰C –50 ⁰C;
2. 相對濕度：≤90%RH;
3. 海拔高度: ≤1000米；

1. 額定容量：75kVA

；
2. 輸入電源：?jiǎn)蜗?20或三相380V電壓

，頻率為50Hz；
3. 額定電壓：25kV

；75kV
4. 額定電流：3A

；1A
5. 工作頻率：30-300Hz；
6. 裝置輸出波形：正弦波
7. 波形畸變率：輸出電壓波形畸變率≤1%

；
8. 工作時間：額定負載下允許連續60min

；過壓1.1倍1分鐘；
9. 溫升：額定負載下連續運行60min后溫升≤65K

；
10. 品質因素：裝置自身Q≥30(f=45Hz)

；
11. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)

；
12. 測量精度：系統有效值1.5級

；

詳細參數

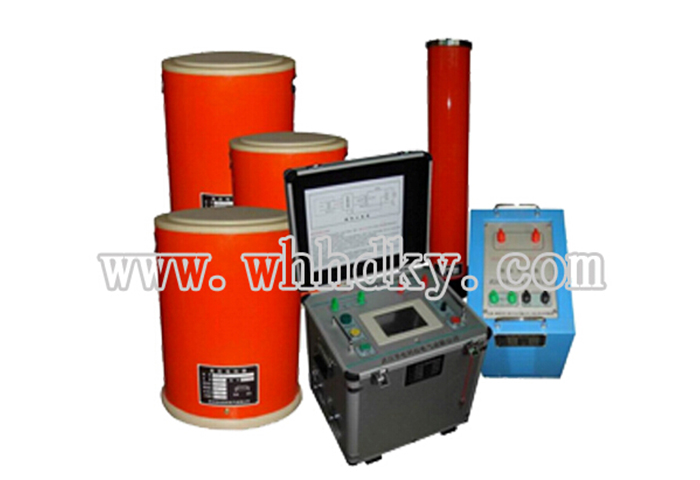

HKXZ-75kVA75kV1A變頻串聯諧振試驗裝置系統配置及其參數
1. 激勵變壓器JLB-6kVA/1.5/3/6kV/0.4kV 1臺
a) 額定容量：6kVA；
b) 輸入電壓：0-400V

，單相

；
c) 輸出電壓：1.5/3/6kV
d) 結 構：干式；
e) 重量：約48kg

；

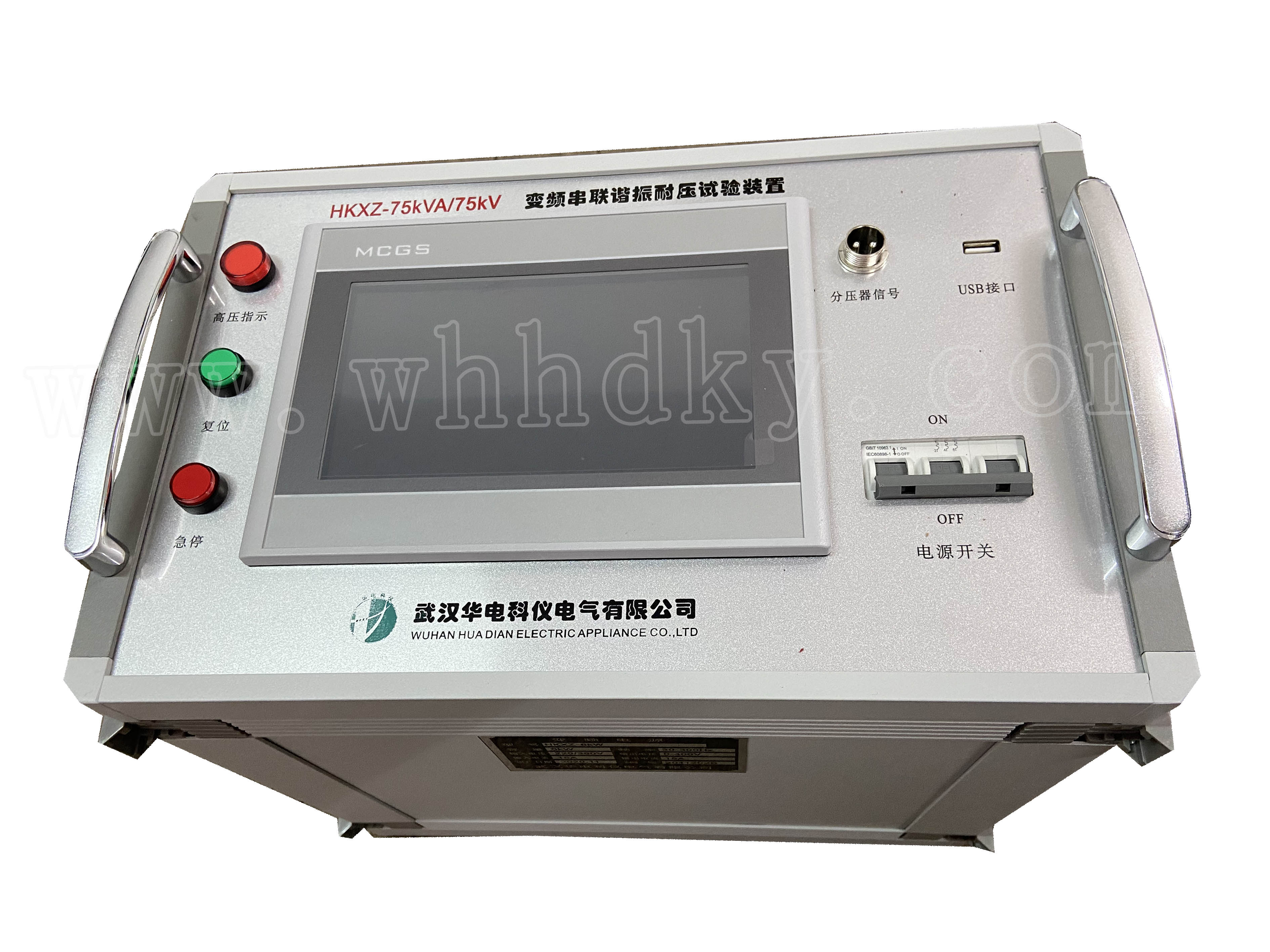

2. 變頻電源HKXZ-F -6kW/220/380V 1臺
a) 額定輸出容量：6kW
b) 工作電源： 220/380±10%V（單/三相）

，工頻
c) 輸出電壓：0 –400V，單相

，
d) 額定輸入電流：15A
e) 額定輸出電流：15A
f) 電壓分辨率： 0.01kV
g) 電壓測量精度：1.5%
h) 頻率調節范圍：30 – 300Hz
i) 頻率調節分辨率：≤0.1Hz
j) 頻率穩定度： 0.1%
k) 運 行時 間：額定容量下連續60min
l) 額定容量下連續運行60min元器件最高溫度≤65K;
m) 噪聲水平：≤50dB
