主頁 > 產品中心 > 耐壓設備 > HKXZ-270kVA/270kV變頻串聯諧振試驗裝置

HKXZ-270kVA/270kV變頻串聯諧振試驗裝置

設備名稱：變頻串聯諧振試驗裝置型號：HKXZ-270kVA/270kV數量：1臺套生產廠家：武漢華電科儀電氣有限公司關鍵詞：變頻串聯諧振耐壓裝置

、變頻串聯諧振耐壓設備

、串聯諧振耐壓裝置等

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HKXZ-270kVA/270kV變頻串聯諧振試驗裝置簡述

被試品對象及試驗要求

、110kV/300mm2電纜200米的交流耐壓試驗，電容量≤0.0294uF

，試驗頻率30-300Hz

，試驗電壓128kV

，試驗時間60min

。

2、110kVGIS開關（8個間隔）的交流耐壓試驗

，試驗頻率30-300Hz

，試驗電壓不超過184kV，試驗時間1min

。

、110kV/180MVA主變中性點的交流耐壓試驗，電容量≤0.025uF

，試驗頻率45-65Hz

，試驗電壓不超過80kV，試驗時間1min

。

、110kV母線（50m）的交流耐壓試驗，試驗頻率30-300Hz

，試驗電壓不超過265kV

，試驗時間1min。

工作環境

1. 環境溫度：－15⁰C–45 ⁰C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤3000米

；

功能特點

HKXZ-270kVA/270kV變頻串聯諧振試驗裝置功能特點

、額定容量：270kVA；

、輸入電源：?jiǎn)蜗?20或三相380V電壓

，頻率為50Hz；

、額定電壓：135kV

；270kV；

、額定電流：2A

；1A

；

5、工作頻率：30-300Hz

；

6、裝置輸出波形：正弦波

、波形畸變率：輸出電壓波形畸變率≤1%

；

8、工作時間：額定負載下允許連續60min

；過壓1.1倍1分鐘

；

9、溫升：額定負載下連續運行60min后溫升≤65K

；

、品質因素：裝置自身Q≥30(f=45Hz)；

、保護功能：對被試品具有過流

、過壓及試品閃絡保護(詳見變頻電源部分)；

、測量精度：系統有效值1.5級

；

詳細參數

HKXZ-270kVA/270kV變頻串聯諧振試驗裝置系統配置及其參數

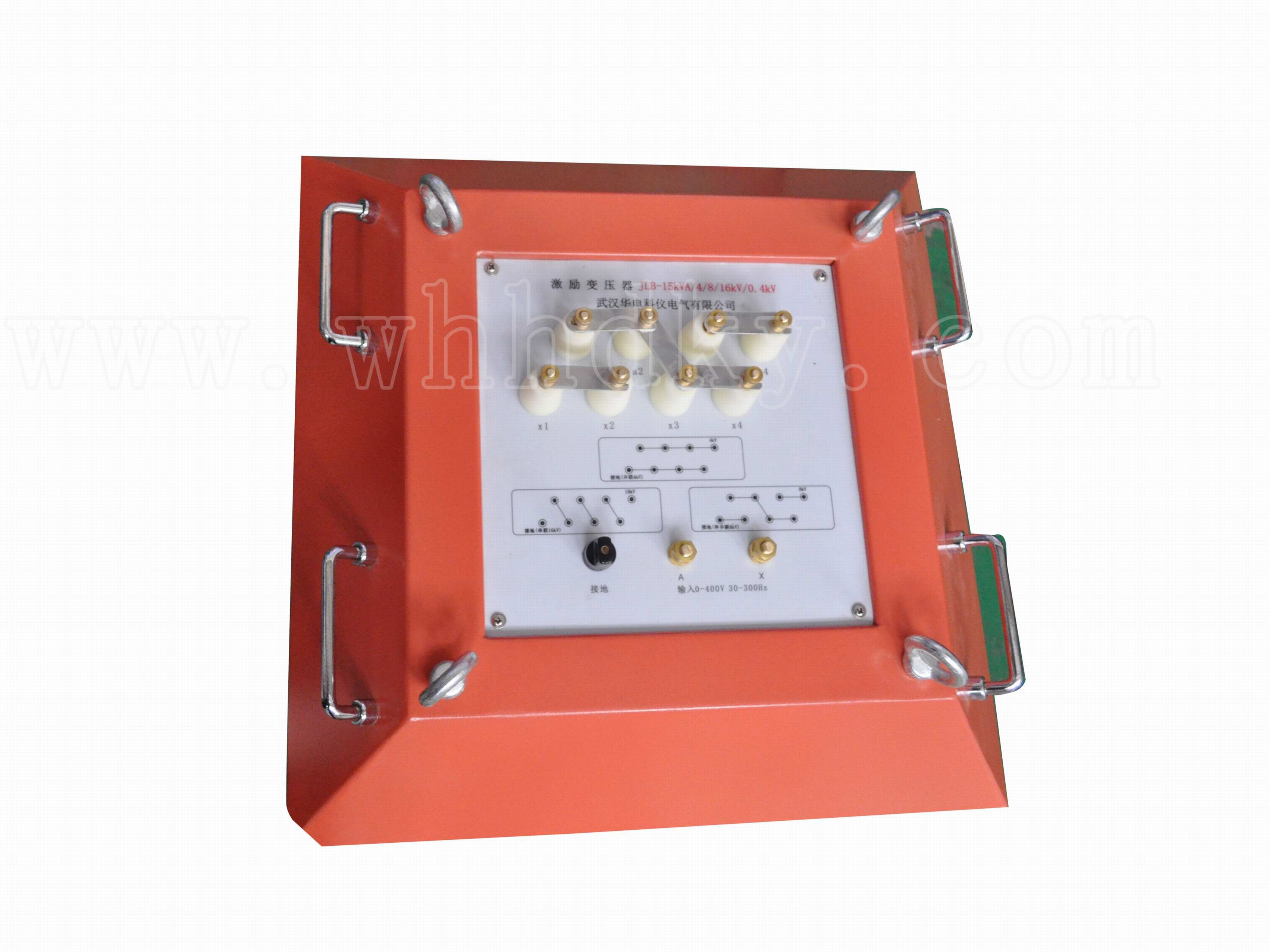

1. 激勵變壓器JLB-15kVA/4/8/16kV/0.4kV 1臺

1. 額定容量：15kVA；

2. 輸入電壓：0-400V

，單相

；

3. 輸出電壓：4/8/16kV

4. 結 構：干式；

5. 重量：約58kg

；

2. 變頻電源HKXZ-15kW/220/380V 1臺

a) 額定輸出容量：15kW

b) 工作電源： 220/380±10%V（單/三相）

，工頻

c) 輸出電壓：0 –400V，單相

，

d) 額定輸入電流：37.5A

e) 額定輸出電流：37.5A

f) 電壓分辨率： 0.01kV

g) 電壓測量精度：0.5%

h) 頻率調節范圍：30 – 300Hz

i) 頻率調節分辨率：≤0.1Hz

j) 頻率穩定度：0.1%

k) 運 行時 間：額定容量下連續60min

l) 額定容量下連續運行60min元器件最高溫度≤65K;

m) 噪聲水平：≤50dB

n) 可實現以下功能

1）變頻電源的放置為縱向和橫向

，特別適合現場操作及觀察；

2）內外部具備特殊減震橡膠支撐腳和保護鋁箱

，可有效減緩運輸中的顛簸震動和吊裝時的沖擊

。保證了變頻電源的長期穩定性和可靠性；

3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統可顯示諧振電壓(即試驗前設置的目標電壓)

、試驗頻率

、測量頻率、低壓電壓

、低壓電流

、耐壓時間、過壓保護

、過流保護

、閃絡保護

、階段升壓及階段計時、操作模式切換

、電容

，電感，頻率互換計算

、參數查詢等, 還可顯示頻率曲線

、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；

4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置

，可對起始頻率

、終止頻率、起始電壓

、階段升壓和計時

、測量分壓器變比、激勵變變比

、過壓保護

、過流保護、閃絡保護

、試驗?zāi)Ｊ�

、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇

；

5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作

，有全自動、半自動

、手動三種運行狀態

。具備升壓、調諧（含手動

、自動）

、分段加壓和計時、運行狀態

、模式切換

、故障提示、電容電感頻率互換計算功能等

；

6）保護功能及其信息提示：具備高壓過壓保護

、低壓過流、過流保護

，以及失諧保護

、零位、閃絡保護

、緊急停機

、欠壓保護等多重保護功能

；

7）數據存儲功能：試驗結果保存（手動保存）、打印

、上傳

、回查等

① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數

，當試驗發生中斷時

，可提示中斷狀態�

？蓪�(shù)保存在存儲器中，該存儲器為非易失存儲器

，可保存50次試驗記錄

；

② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口

，可將數據輸出打印或利用設備所攜帶打印機打�

。唬ㄈ艨蛻�(hù)有此需求

，須在合同中予以特別明示確定）

8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果

，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%

；

9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz

、45～100Hz、200-300Hz

、按需設置

，可加快調諧過程；頻率分辨率根據需要

，可預設為0.1Hz

、0.2Hz、0.5Hz

、或1.0Hz

，在調諧效率與調諧精準度之間取得優化平衡；

10）頻率調節分為粗調和細調

，并可自動尋找試驗諧振點

，保證諧振頻率在整個試驗過程中不發生漂移；

P）重量：約15kg

；

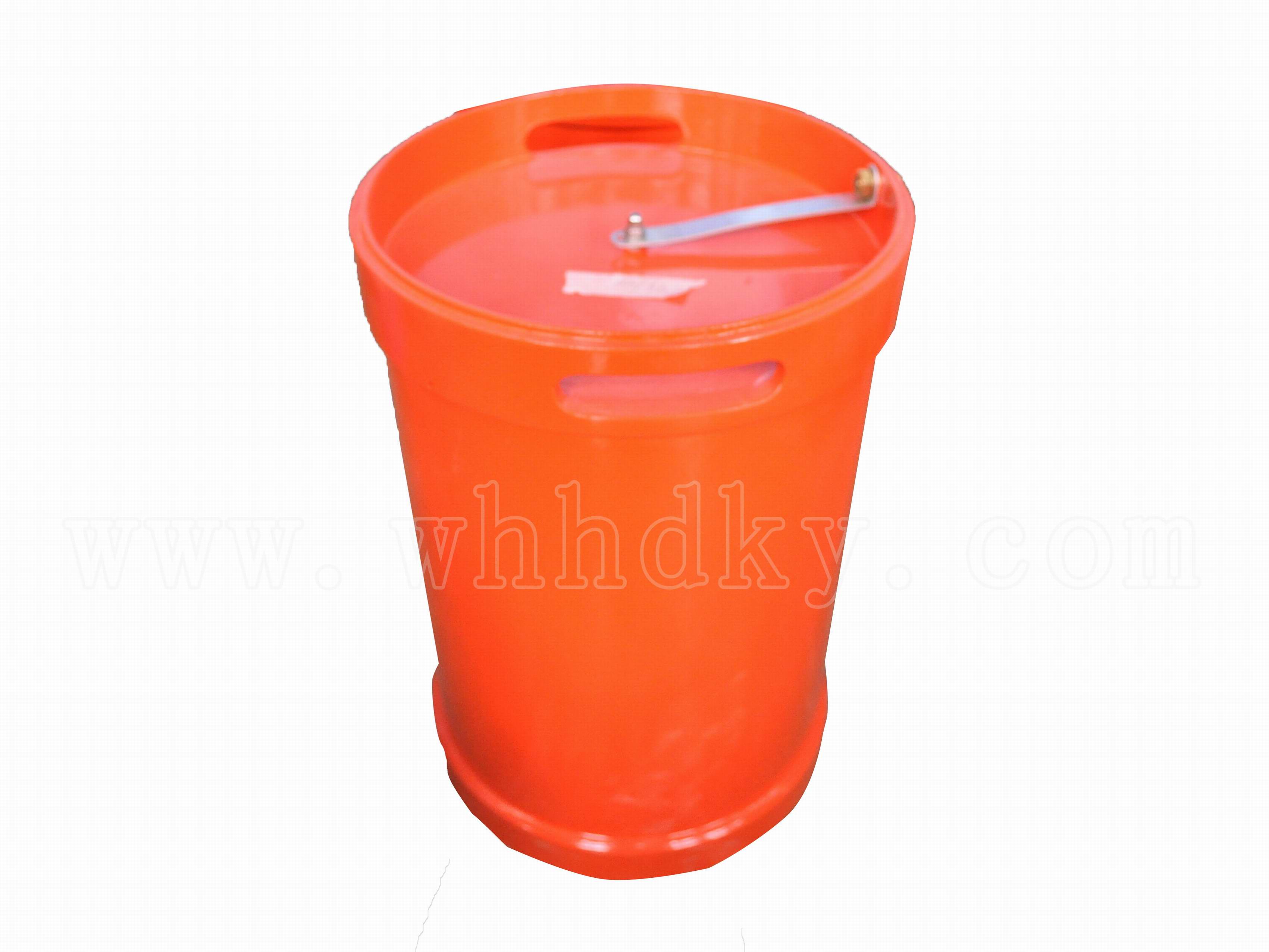

3.高壓電抗器DK-45kVA/45kV 6節

a) 額定容量：45kVA;

b) 額定電壓：45kV

；

c) 額定電流：1A；

d) 電感量：113H/單節

；

e) 品質因素：Q≥30 (f=45Hz)

；

f) 結 構：干式

；

g) 重量：約50kg；

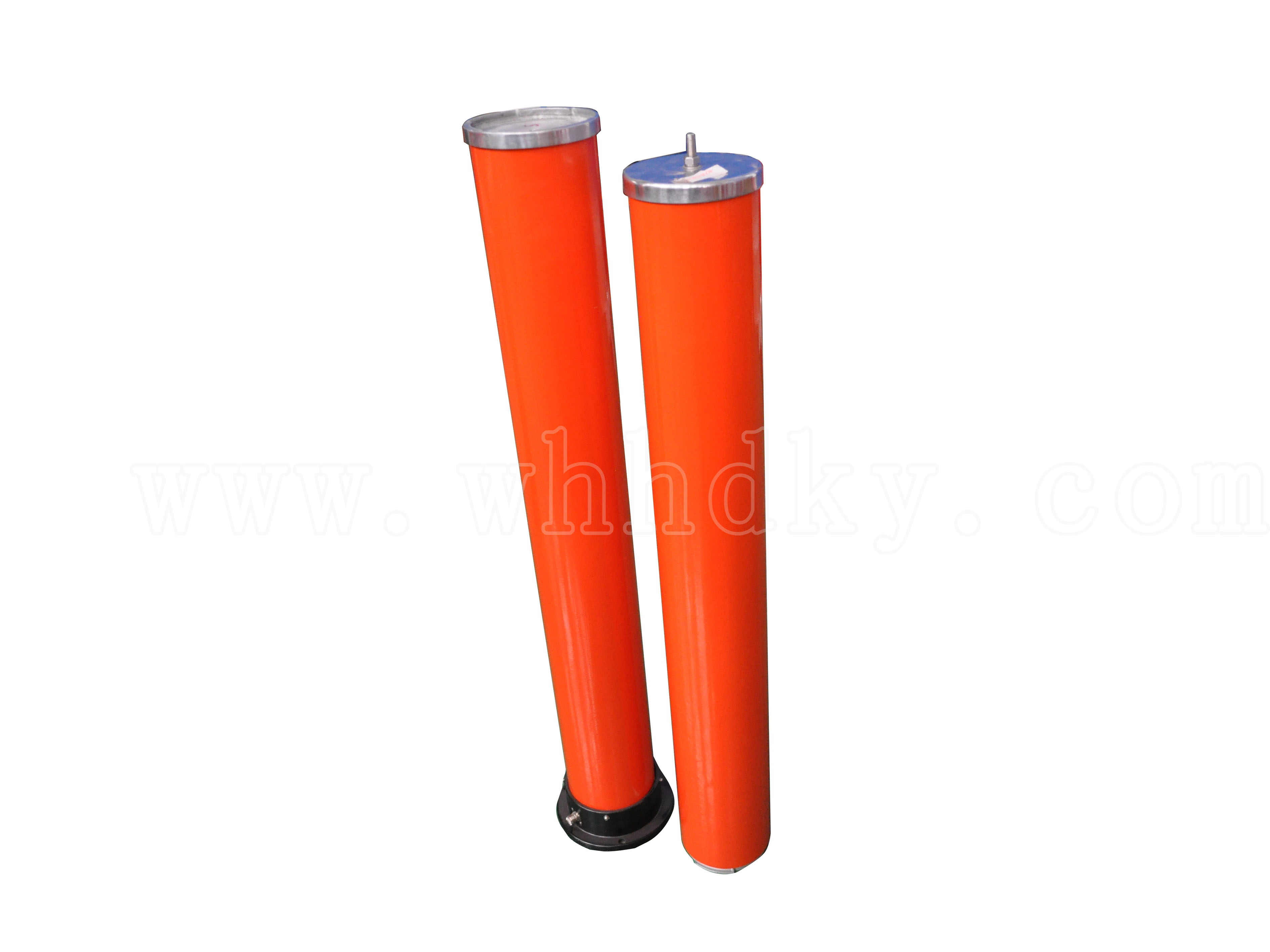

4.電容分壓器FR-270kV/500pF 1套

a) 額定電壓：270kV

；

b) 高壓電容量：500pF

c) 介質損耗：tgσ≤0.5%

；

d) 分壓比：3000：1

e) 測量精度：有效值1.5級;

f) 重量：約26kg；
