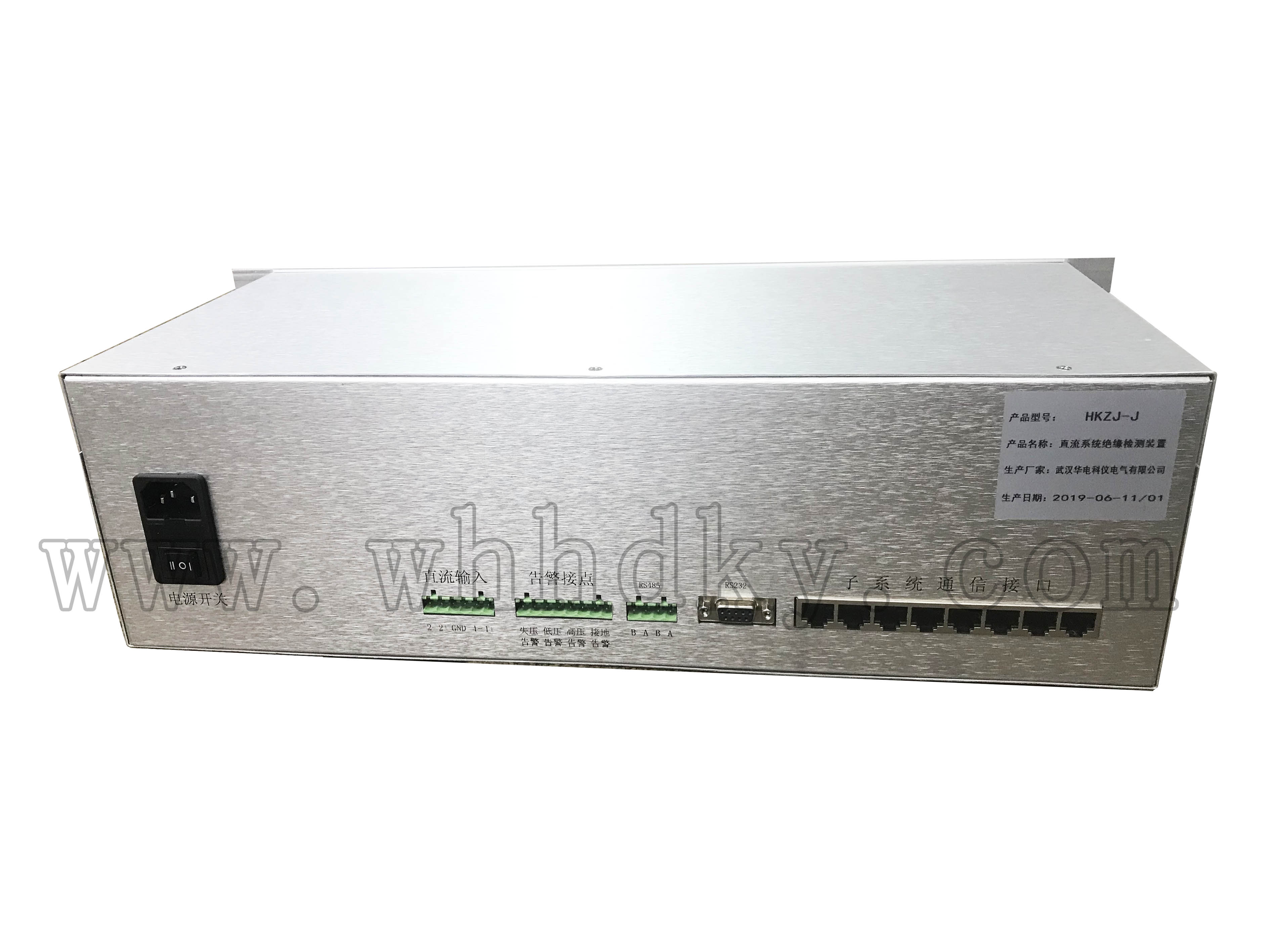

直流系統絕緣監測裝置（中性）HKZJ-J

設備名稱：直流系統絕緣監測裝置（中性）型號：HKZJ-J數量：1臺/套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

電力系統中的直流系統接地故障是一種易發生且對電力系統危害性較大的故障

。無論是正極接地或者負極接地

，在兩點接地的情況下

，都可能造成保護誤動或者保護拒動

，危害一次系統正常運行

。
由于直流系統的復雜性和動態性，直流接地故障往往難以定位

。同時由于微機保護和綜合自動化系統的廣泛應用

，又對直流系統接地監測裝置的準確性和安全性提出了更高的要求。
根據監測原理的不同

，直流系統接地監測裝置可分為交流低頻檢測原理與直流漏電流檢測原理

，交流低頗檢測原理類型的絕緣監測裝置在檢測過程中必需向直流系統中施加一特定的檢測信號，不能實時監測直流系統中各回路的漏電流大小

，檢測速度慢且抗分布電容擾能力弱

，因此在行業標準中建議用戶使用直流漏電流監測原理的絕緣監測裝置，該裝置采用純直流漏電流監測原理

，具有平衡橋檢測模式與不平衡橋檢測模式

，可實時顯示各回路漏電流大小。
該裝置具有完善的直流絕緣故障監測功能

，可監測直流系統中的各類接地故障

，包括單點接地、多點接地

、兩極接地

、交流竄入、直流互竄

、蓄電池接地及定位

，裝置同時具備電壓平衡、定時檢測

、壓差告警

、自動校準等功能。

。
直流系統中的瞬時接地故障是一種極難發現的絕緣故障類型

，但瞬時接地故障極易引起保護誤動作，如何檢測直流系統中的瞬時接地故障一直以來是絕緣監測中的一大難題

，該裝置內部集成了電壓瞬態捕獲與電流同步檢測技術

，將電壓電流故障曲線進行錄波

，以實現瞬時接地的監測與選線告警功能。

功能特點

1高性能硬件
Ø 整個系統采用工業級芯片和元器件進行設計和生產

。
Ø 主機為高速32位工控CPU

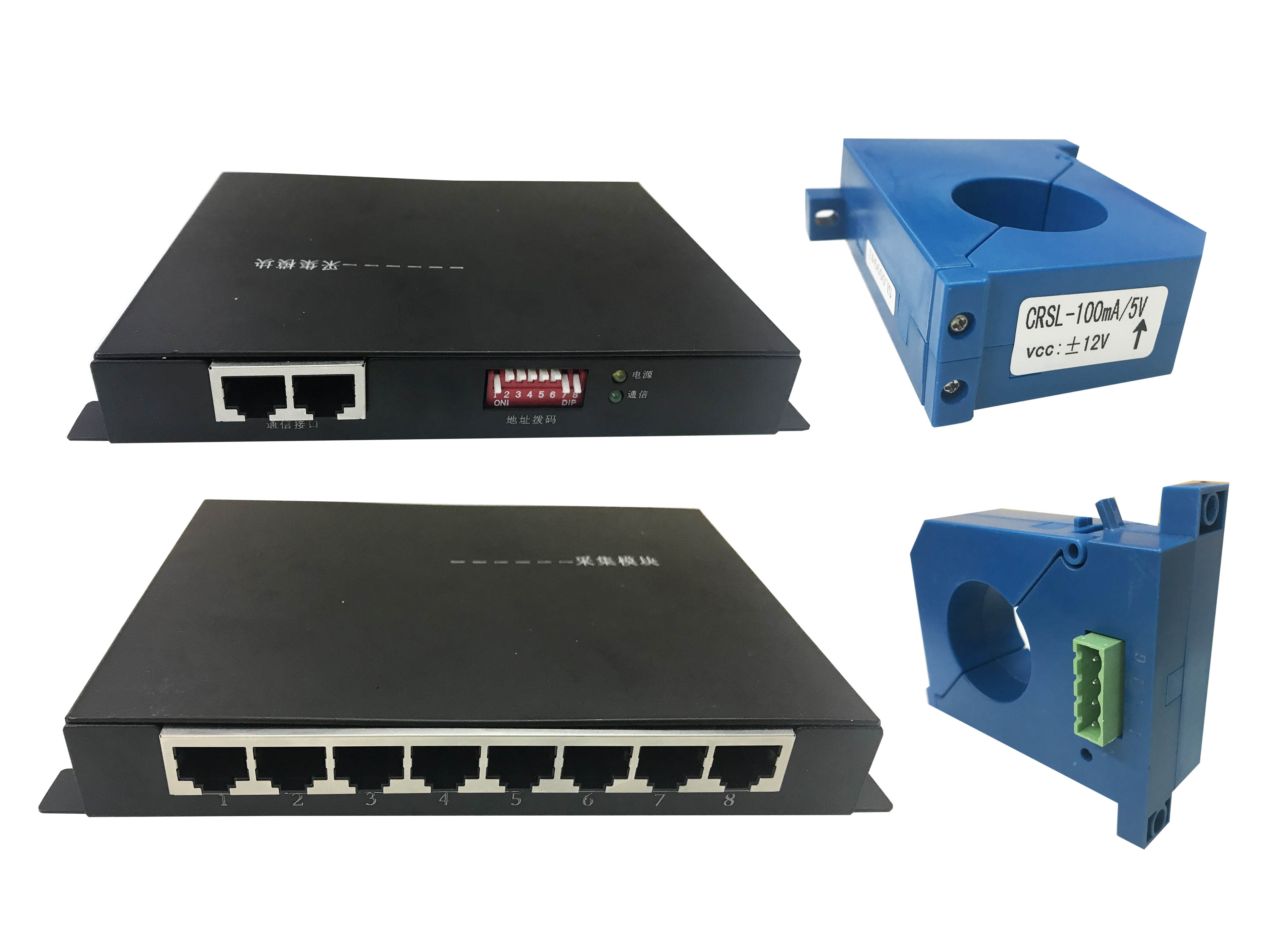

，采集器為單32位工控CPU。系統總處理能力隨直流系統回路數（子機數）動態調整

，最多可支持數十個CPU同步運行

。
Ø 每條直流回路數據采集通道（對應每個傳感器）都采用獨立的高精度16位AD轉換器，轉換速度在每秒1000次以上

，分辨率在1/50000以上

。
Ø 傳感器采用分辨度達到0.01mA，精度高于1/1000的高穩定直流傳感器

，長時穩定性極高

，能自動跟蹤系統的細微變化。

2先進的構架
Ø 系統采用了獨有的DADC構架

，將現場工程實施的靈活性

，系統擴展的靈活性和強大的處理能力相結合。
Ø DADC構架可根據用戶需要靈活配置子機數量

，節省了一次成本

，并能靈活的進行系統升級。
Ø DADC構架可根據現場環境靈活安排子機安裝位置

，便于傳感器安裝和布線

，減小強電干擾。
Ø DADC構架將高速

，高精度的AD采樣和大負荷的運算量平衡的分配到主機和子機之間

，是運行高效而復雜的SynSystem智能算法的基礎平臺。
3智慧型軟件
Ø 數字信號增強DSE技術

，基于FIR數字信號處理方法對海量AD采樣數據進行濾波

，篩選和增強，可將傳感器0.1mA原始分辨度提高10倍

。
Ø 小波時頻特征提取SCA技術

，不同于傳統傅立葉變換，通過小波分析可提取信號在不同時間尺度上的特征

，可精確的發掘信號的瞬時特征和長時變化特征

。
Ø 特征模式匹配CMM技術，將所有回路的時頻特征信息進行綜合

，并和系統預設的幾十條特征規則進行匹配運算

，作出類似人腦分析過程的智慧型判斷

。

4人性化界面
標簽式頁面顯示

，不同的菜單功能都采用統一的圖形頁面進行顯示

，為簡潔清晰的人機工程學設計。
人性化的界面設計

，系統可以通過觸摸屏靈活地進行頁面的選擇

。

5高安全性
純直流設計，采用直流傳感器直接檢測回路漏電流

，不注入任何信號

，不對直流系統的運行造成任何影響。
所有采樣單元均采用隔離設計

，設備故障不影響直流系統正常的運行

。

6高可靠性
Ø 軟件陷阱和監控芯片雙重抗干擾設計，能保證在強電干擾環境下長時間穩定運行

。
Ø 傳感器在初次校準后將定時進行自動校準

，保證其精度。
Ø 傳感器支持熱插拔和自動識別

，支持傳感器失效自動檢測

。
Ø 子機支持熱插拔和自動識別，主機定時校準子機時鐘

。
Ø 主機和子機之間SynBus總線定時自檢

，并實時顯示通信狀態。

詳細參數

Ø 可監測對地絕緣阻抗值范圍：
Ø 接地阻抗： 0 － 50K
Ø 絕緣降低： 50－300K
Ø 可監測電壓范圍：
Ø 正對地電壓： 0 － 300V
Ø 負對地電壓： 0 － 300V
Ø 系統總電壓： 0－ 300V
Ø 交流竄電電壓： 0 － 280V
Ø 二段正極對地電壓：0－300V
Ø 電池絕緣故障定位誤差：±1節
Ø 歷史記錄
Ø 歷史記錄條數：2000條
Ø 每條歷史記錄可含支路數：≤32路
Ø 實時電流
Ø 電流顯示分辨率：0.01mA
Ø 電流顯示路數：≤240路
Ø 電流傳感器量程：10mA

、20mA

、50mA、100mA可選
Ø 每個采集器可接支路數：≤8路
Ø 主機工作模式：平衡橋檢測模式與不平衡橋檢測模式可選
Ø 定時檢測最小時間間隔：1小時
Ø 電壓平衡補償橋大�

。�40K

，60K，120K

；
Ø 瞬時記錄：
Ø 瞬時記錄頻率：1KHz

、500Hz、250Hz

、125Hz可設置
Ø 瞬時記錄條數：2000條
Ø 每條瞬時記錄波形條數：8條
Ø 每條波形深度：480
Ø 無源告警輸出節點數：7個
Ø 故障指示燈數量：6個
Ø 可監測系統分布電容范圍：
Ø 系統分布電容： 0－200uF
Ø 可監測直流回路數：
Ø 240路
Ø 電壓監測誤差
Ø 小于 0.5%
Ø 通信接口
Ø RS485

、以態網
