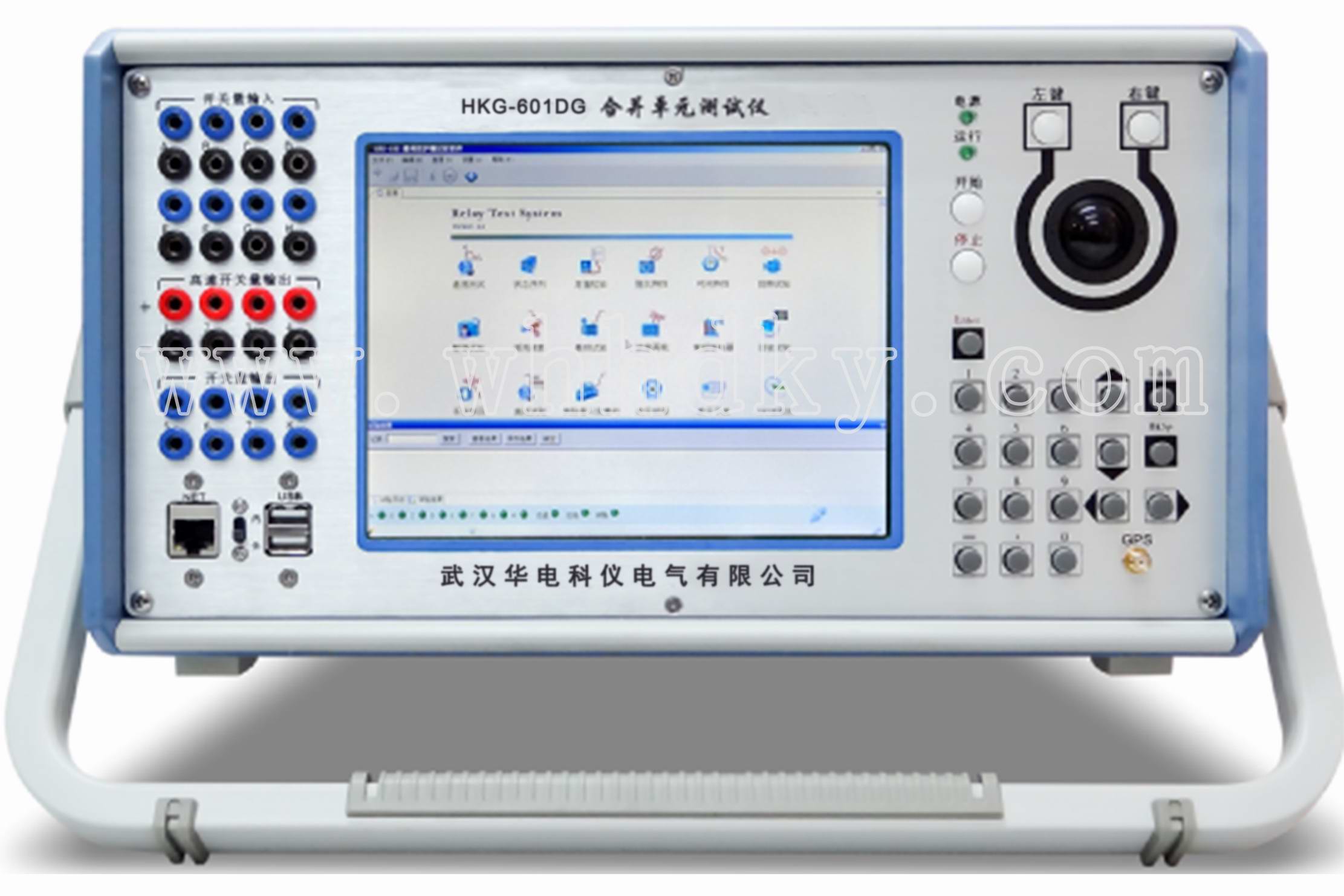

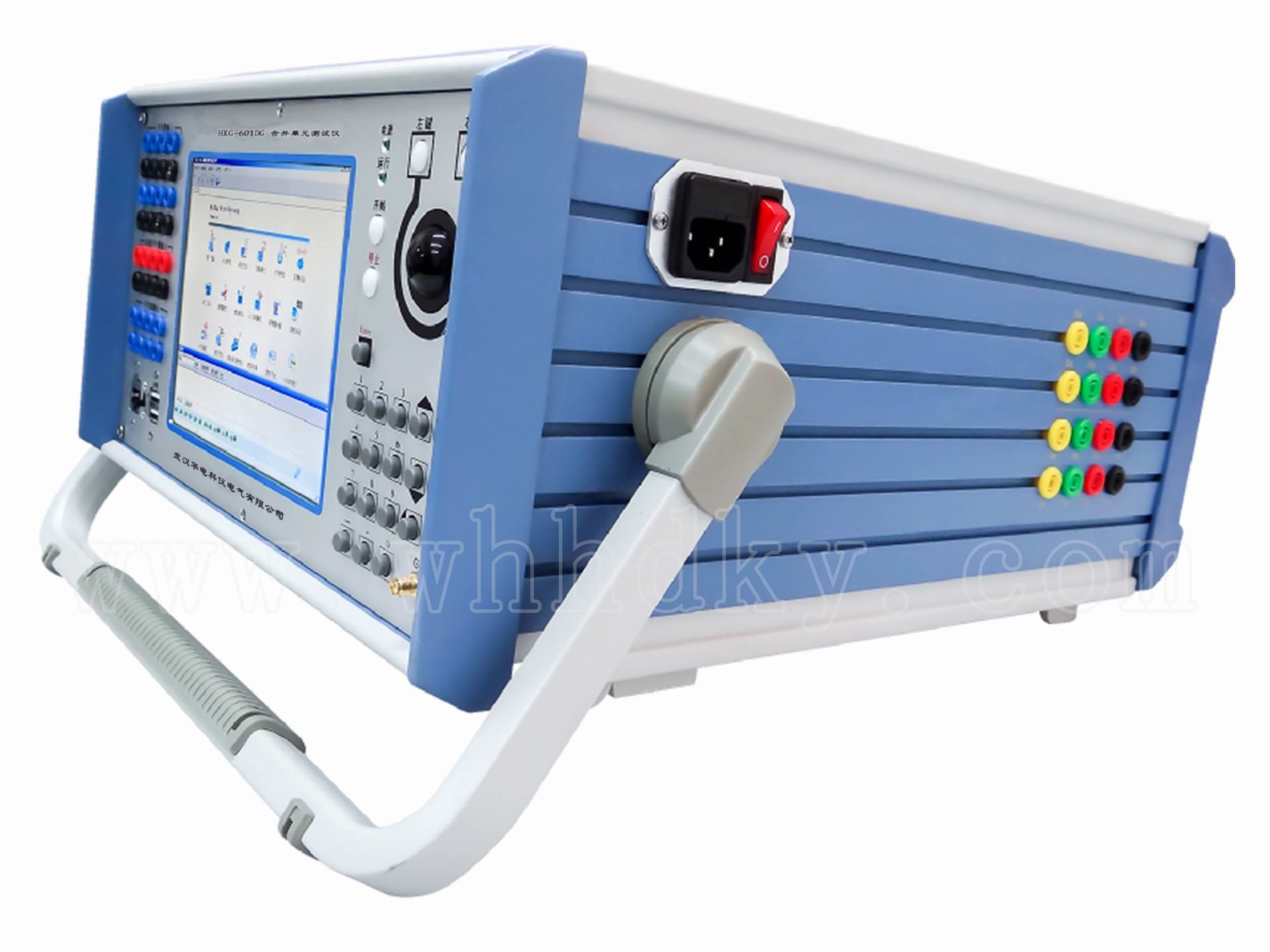

HKG-601DG合并單元測試儀

設備名稱：合并單元測試儀型號：HKG-601DG數量：1臺套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HKG-601DG合并單元測試儀產品簡介：

合并單元是數字化變電站使用廣泛的設備之一，其是否準確可靠直接關系到電網安全運行。HKG-601DG合并單元測試儀可以對合并單元進行全面系統的檢測�

？蛇m用于傳統互感器輸入型、電子互感器輸入型

、混合輸入型等各種類型的合并單元

。該裝置支持:

6路傳統大電壓輸出

6路傳統大電流輸出

12路模擬小信號輸出

8對硬開關量輸出

8對硬開入量輸入

6對光纖網口收發

5對光纖串口收發

1對光口對時信號（IRIG-B碼或PPS）

、IEEE1588網絡報文對時
、內置GPS對時

支持協議包括SMV9-1

、SMV9-2常規
、SMV9-2點對點、FT3
、MMS

、GOOSE報文。

測試儀可同時輸出模擬信號

、SMV采樣值報文、FT3報文

、GOOSE報文作為標準通道到合并單元

，并在內部對這些標準通道進行采集。被測合并單元同時接收到標準通道輸出

，處理后以SMV或FT3的方式發送給測試儀

，測試儀將被測通道與標準通道一一對比，從而自動得到合并單元的幅值

、頻率

、相位誤差。

該測試儀支持合并單元的所有測試項目

，都配以單獨的測試模塊提供給用戶

精度測試功能

可同時對12個通道進行幅值誤差

、相位誤差、頻率誤差

、復合誤差

、諧波含量的全面測試。精度測試可進行單點自由測試和多點自定義組合測試

。

時間同步測試

時間同步測試包括對時精度測試和守時精度測試兩部分

。

對時精度測試：將測試儀和被測合并單元接入同一個基準時間源，被測裝置輸出秒脈沖或IRIG-B碼到測試儀

，比較被測裝置秒脈沖和標準秒脈沖之間的時間差

。并對一段時間內的誤差進行統計分析。

守時精度測試：將測試儀和被測合并單元接入同一個基準時間源同步之后

，撤銷被測裝置的同步源

，保持測試儀的同步源，被測裝置輸出秒脈沖或IRIG-B碼到測試儀

，測量秒脈沖誤差保持的一定門檻內的有效守時時間

。一般要求，10min誤差小于4us

。報告被測裝置最長有效守時時間

。

時間同步測試還可以檢測合并單元從失步到同步的處理方式，是否存在報文均勻性突變或報文序號多次跳變的異常情況

。

絕對額定延時測試

測試合并單元采樣值零序號報文發送絕對時刻相對于標準秒脈沖的延時時間

。此測試需要連續測試24h取最大值

。此參數反映了合并單元采樣值實時處理速度。

SOE響應時間測試

測試合并單元從接收到開入量到輸出開出量的延時時間

。支持硬開出GOOSE接回

、GOOSE開出硬開入接回、GOOSE開出GOOSE接回三種模式

。此參數反映了合并單元對開關量和GOOSE報文編解碼的處理速度

。

IEC-61850規約測試

對合并單元采樣值報文、GOOSE報文的規約一致性測試

。包括報文頭部各限定字段

、通道類型、通道個數等全面測試

。以及合并單元實際配置與配置文件（SCD

、CID）中配置信息的一致性測試。

數字報文故障測試

對采樣值報文進行丟幀

、序號挪動

、品質因素異常、同步標志位異常

、均勻性和額定延時變化

、瞬時值錯值等故障測試。對GOOSE報文進行stNum跳變

、sqNum跳變

、GOOSE超時、GOOSE斷鏈等故障測試

。其中報文均勻性精度達到0.1us

，可控分辨率粒度到達1us。該測試能驗證合并單元在各種異常條件下的反應能力

。

數字報文監控分析統計

可同時監控合并單元多組SMV

、FT3、GOOSE報文的均勻性

、丟幀

、異常變位、瞬態值突變等性能

，并進行統計分析

，啟動異常觸發錄波。該測試能驗證合并單元數字報文穩定性

。

網絡壓力測試

測試儀所有端口可同時進行滿負荷流量輸出

，測試合并單元對網絡壓力的承受能力。6對光纖網口分別輸出100M流量，同時5對光纖串口分別按照最大10M波特率輸出

。

錄波回放功能

支持模擬信號的Comtrade格式錄波回放和數字報文的Pcap格式錄波回放

。便于高級用戶對暫態故障進行精細分析和對特殊數字故障報文自定義模擬�

？芍С炙泄饩W(wǎng)口同時回放Pcap報文

，回放時間精度優于0.1us。

合并單元母線電壓切換

、并列功能測試

對間隔合并單元進行母線電壓切換功能測試

，測試輸出兩段不同的母線電壓，并模擬隔離刀閘的位置

，測試間隔合并單元的反應

，并和標準真值表進行比對，判斷合并單元功能是否正確

。

對母線合并單元進行母線電壓并列功能測試，測試輸出兩段不同的母線電壓

，并模擬斷路器

、刀閘位置，測試母線合并單元的反應

，并和標準真值表進行比對

，判斷合并單元功能是否正確。

功能特點

HKG-601DG合并單元測試儀主要性能特點：

高精度采集

對輸出的模擬信號進行回采提高精度

。通過選取超低溫漂元件

、降低功耗溫升、溫度補償?shù)榷喾N方法控制溫漂

，采集幅值精度達到0.05%

、相位精度達到0.01o

內部集成高精度信號源

本裝置內部集成高精度信號源和采集電路。不需要外接信號源

，本裝置能獨立完成合并單元測試

，且適合閉環自動測試。

精準的時間同步性能

時間同步性能直接關系到測量幅值

、頻率

、相位等重要參數的準確性。本裝置核心采用CPU+FPGA架構

，能夠?qū)崿F(xiàn)精準的時間性能

。

發送均勻性誤差<0.1μs

報文時間戳標記誤差<0.1μs

同步時鐘誤差<1μs

強大的數字故障模擬功能

能夠仿真數字變電站現場數字報文各種報文異常現場

，便于測試合并單元在異常條件下的反應能力和處理方式

。可以模擬的數字故障包括丟幀

、錯序

、品質因素異常

、同步標志異常、均勻性抖動

、錯值

、GOOSE超時、GOOSE斷鏈

、網絡風暴等

。

豐富的報文分析統計功能

除了能夠進行幅值、頻率

、相位

、諧波含量等常規分析外，還支持豐富的報文分析統計功能

。包括原始報文解析

、同步標志和品質因素變化監控、均勻性統計

、總報文計數

、丟失報文計數、瞬時值突變觸發等功能

。

操作簡便

該測試儀支持合并單元的所有測試項目

，而且都通過精心設計，配以單獨的測試模塊提供給用戶使用

。

詳細參數

HKG-601DG合并單元測試儀主要技術指標：

模擬大信號輸出	6路電壓 + 6路電流交流電流（6x20A/350W）精度：±0.05% 交流電壓（6x125V/60W）精度：±0.05% 直流電流（6x10A/150W）精度：±0.1% 直流電壓（6x176V/60W）精度：±0.1% 通道同步性：<20μs 相位精度: ±0.05° 合閘角精度：±0.05° 頻率輸出范圍：0~1000Hz 頻率精度: ±1mHz 注：以上精度是指電流在50mA~6A ，電壓在2V～125V范圍內，超出此范圍，精度略有下降
模擬小信號輸出	12路電壓型小信號輸出幅值輸出范圍：DC 0~10V AC 0~7.07V 幅值精度：±0.05% 通道同步性：<10μs 相位精度:0.05° 合閘角精度：0.05° 頻率范圍： 0 ～ 1000Hz 頻率精度:1mHz 注：以上精度是指在AC 100mV~7.07V范圍內 ，超出此范圍，精度略有下降
光纖網口	100Base-FX (100Mbit 、多模光纖、全雙工) 端口數量：6對 端口類型：SC 傳輸距離：>1Km 支持協議：IEC61850-9-1、IEC61850-9-2(含點對點) 、Goose 性能：一個光口可同時輸出10組SMV報文+16組Goose報文支持無link發送發送均勻性誤差<0.1μs 報文時間戳標記誤差<0.1μs
光纖串口	2M～10M多模光纖端口數量：5對 端口類型：SC 傳輸距離：>1Km 支持協議：IEC60044-8擴展幀、國網擴展幀、許繼私有性能：發送均勻性誤差<0.1μs 報文時間戳標記誤差<0.1μs
同步接口	支持：GPS（內置）、PPS 、IRIG-B(DC)、IEEE1588 P2P（或E2E）性能：GPS 、PPS 、IRIG-B(DC)同步時鐘誤差<1us 1588的P2P模式下同步時鐘誤差<1μs（1588接口與光纖網口復用）支持B碼發送。有GPS信號時用GPS時鐘，無GPS時用內部時鐘
開關量輸入	路數：8路規格：10-250VDC或空接點,自動識別分辨率：1μs 最大測量時間：4200S
開關量輸出	路數：8路（含4對高速開出）規格：空接點 交直流開斷能力：0.5A,250V
電源	AC:176V～250V 頻率：50Hz
重量	16.8Kg
尺寸（WHD）	360 mm 200 mm 415 mm
