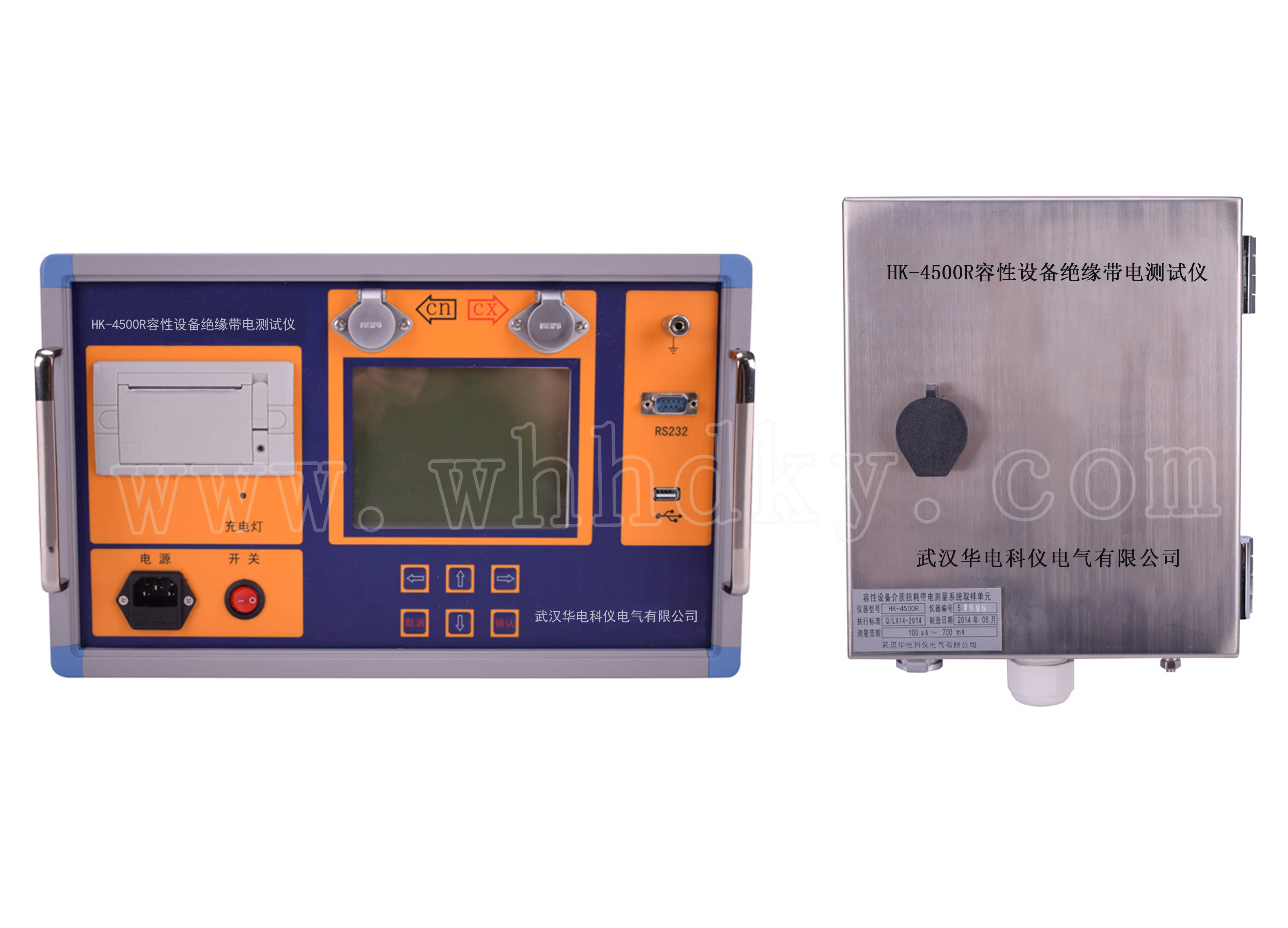

HK-4500R容性設備絕緣帶電測試儀

設備名稱：容性設備絕緣帶電測試儀型號：HK-4500R數量：1臺/套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HK-4500R容性設備絕緣帶電測試儀產品概述
變電站高壓電氣設備絕緣狀況通常有兩種監測方式：在線監測和帶電（便攜）檢測。在線監測方式能夠隨時獲得反映設備絕緣異常的特征參量

，便于實現自動化管理

，但投資相對較大

，安裝施工比較麻煩

，且需要定期維護；而便攜式帶電檢測方式具有投資少

、針對性強

、便于安裝維護和更新等優點，只要預先在電氣設備上安裝取樣單元

，即可通過便攜式帶電檢測儀器

，對運行中的電氣設備進行定期檢測，同樣也可達到及時發現絕緣缺陷

，延長停電預試周期的目的

，可完全替代投資較大的在線監測方式。容性設備絕緣帶電測試儀（以下簡稱儀器）無論取樣單元還是檢測儀器

，從技術上和使用方便性上都遠優于以往的檢測系統

。
儀器采用全新的設計結構，能夠克服現有帶電檢測系統存在的缺陷

，具備多種測試功能

，既可對電容型設備進行相對介損測量，還可進行絕對介損測量

。主要用于對運行中的CT

、CVT、耦合電容器的電容

、介損值和末屏電流等參數進行帶電檢測

，以便確定該設備的絕緣狀態。

功能特點

2.1 采用32位浮點DSP加32位ARM的雙CPU方案

，確保數據采集速度快

、數據測量精度高。
2.2 同時具備相對測量功能和絕對測量功能

，可根據現場情況靈活選用

。
2.3 采用高精度外置式穿芯電流傳感器，該傳感器為穿芯式結構

，就近安裝于設備附近

，末屏引線無斷口且引線距離很短，從根本上避免末屏開路等安全隱患

；傳感器輸入阻抗低

，可耐受10A工頻電流的作用以及10KA雷電流的沖擊，滿足在線檢測的使用條件

。
2.4 采用高速AD進行多路同步采樣

，再對信號進行FFT和數字濾波處理，計算結果重復性好

，不受諧波影響

，抗干擾能力強

。
2.5 內置大容量鋰離子電池，可連續工作8小時以上

，方便隨身攜帶測量

，不受現場供電電源限制。
2.6 內置微型熱敏打印機

，可隨時打印測量結果

。
2.7 內置電源管理及充電系統，無需外置充電器

，插入AC220V后自動充電并自動切換到交流供電

，方便快捷；儀器具有電量實時顯示功能

，低電量報警提示充電

。
2.8 儀器內置存儲器可保存400條測量數據，還可用U盤進行保存

。
2.9 具有RS232和U盤接口

，還可方便升級為RS485接口。
2.10 長時間無操作自動關閉液晶屏背光

，節省電量

。
2.11 內置實時時鐘，并采用大屏幕點陣液晶顯示器

，顯示效果清晰

，操作界面直觀明了。

詳細參數

3.1 電源工作方式：外接交流電源

、內置直流電源
3.2 交流供電電源：AC220V±10% 50HZ±10%
3.3 工作環境溫度：-25℃～+55℃
3.4 工作環境濕度：≤85% 不結露
3.5 電流測量范圍：0.1mA～700mA     最小分辨率 0.01mA
3.6 電流測量精度：±(讀數×0.5%+10uA)
3.7 參考電壓輸入范圍：1V～300V
3.8 介質損耗測量范圍：-20%～+20%   最小分辨率 0.001%
3.9 介質損耗測量精度：±(讀數×1%+0.0005)
3.10 電容比值測量范圍：0.001～1000 最小分辨率 0.0001
3.11 電容比值測量精度：±(讀數×0.5%+5個字)
3.12 電容量測量范圍：10pF～0.5uF   最小分辨率 0.01pF
3.13 電容量測量精度：±(讀數×0.5%+1pF)
注：實際測量精度與試品電流大小和所用PT(CVT)精度有關
