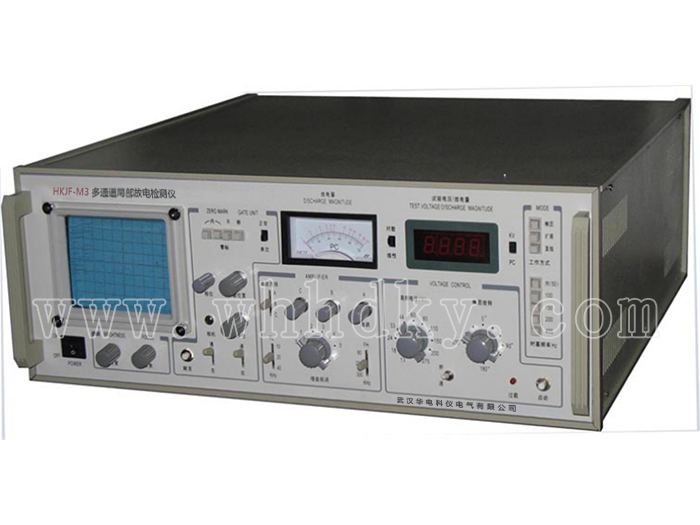

HKJF-M3 多通道局部放電檢測儀

設備名稱：多通道局部放電檢測儀型號：HKJF-M3數量：1臺/套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HKJF-M3 多通道局部放電檢測儀產品概述

HKJF-M3多通道局部放電檢測儀是我們繼HKJF-M3升級后研制開發生產的又一新穎儀器

。它基本保持了前幾種儀器的優點和功能

，又根據當今國內外局放儀研究領域的先進理論

，參照國際電工委員會（IEC）標準

，采用了先進電路，引用了先進技術

，通過各地用戶廣泛試用后的不斷改進而成的，HKJF－M3多通道局部放電檢測儀比HKJF-M3局放儀在設計上更完善

，使用上更方便

，性能上更可靠。

功能特點

功能特點

HKJF-M3多通道局部放電檢測儀具有靈敏度高

，適用試品范圍廣

，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安）

，放大系統動態范圍大

，頻帶組合多（九種），有輔助零標系統

，放電量表具有線性

、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量

。無論在小信號

、大信號情況下放電量的讀數都能更準確、更穩定

。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用

。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器

。

詳細參數

技術參數

測量通道數：	3通道（標準）
可測試品的電容量范圍	6PF~250μF 。
檢測靈敏度允許電流（見表一）
橢圓掃描時基：顯示單元	頻率	50（內）、100 、150 、200、400HZ 。
	旋轉：	以30°為一檔，可旋轉360°。
	工作方法：	橢圓——擴展——直線。
	高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率<1伏安，并有過載自動保護裝置。
	采用124×104mm²矩形示波管，有亮度與聚焦調節旋紐。
放大器	3dB低頻端頻率f_L_：10 、20 、40KH_Z任選。
	3dB高頻端頻率f_H：80、200 、300KH_Z任選。
	增益調節，粗調6檔，檔間增益差20±1dB ，細調范圍>20dB。
	正負脈沖響應不對稱性<1dB 。
時間窗	窗寬：	可調 ，50HZ下15°～ 150°。
	窗位置：	每一窗可旋轉0°～ 170° 。
	兩個時間窗可分別或同時開。
	具有一次性轟擊裝置，轟擊時間約20ms（供拍照用）。
脈沖峰值表	線性刻度指針式表頭0—100 誤差±5%（以滿刻度計）。
	對數刻度指針式表頭0—10—100 誤差±5%（以滿刻度計）。
	數字表頭：以3位半LED數字表顯示
	0—100	誤差：±3%（以滿刻度計）。
試驗電壓表	量程	100KV（用100KV電壓表電阻R）。
	顯示：	3位半數字電壓表。
	誤差：	±3% 。
零標系統	內部零標發生器的零標志可變換極性，并可旋轉0～180°以使本電壓電阻R產生的真零標位置極性相符。
	零標志與所有橢圓掃描頻率相一致。
結構	體積	530×550×220mm³
	重量：	約22KG 。

表一、檢測靈敏度及輸入單元允許電流值

。

輸入單元序號	調諧電容范圍	靈敏度（PC）（不平衡電路）	允許電流有效值
輸入單元序號	調諧電容范圍	靈敏度（PC）（不平衡電路）	不平衡電路	平衡電路
1	0～25～100PF	0.02	30mA	0.25A
2	25～100～400PF	0.04	50mA	0.5A
3	100～400～1500PF	0.06	120mA	1A
4	400～1500～6000PF	0.1	0.25A	2A
5	1500～6000～25000PF	0.2	0.5A	4A
6	0.006～0.025～0.1μF	0.3	1A	8A
7	0.025～0.1～0.4μF	0.5	2A	15A
8	0.1～0.4～1.5μF	1	4A	30A
9	0.4～1.5～6.0μF	1.5	8A	60A
10	1.5～6.0～25μF	2.5	15A	120A
11	6.0～25～60μF	5	25A	200A
12	25～60～250μF	10	50A	300A
7R	電阻	0.5	2A	15A
