主頁 > 產品中心 > 電能計量檢定裝置 > HK-TQ688 臺區線路智能識別儀

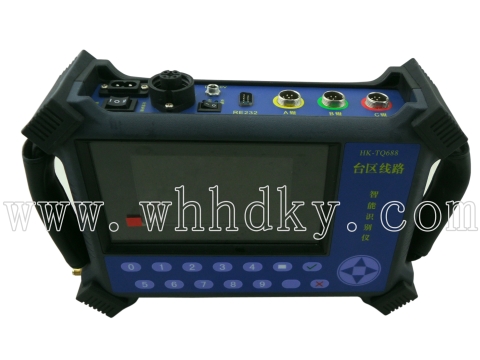

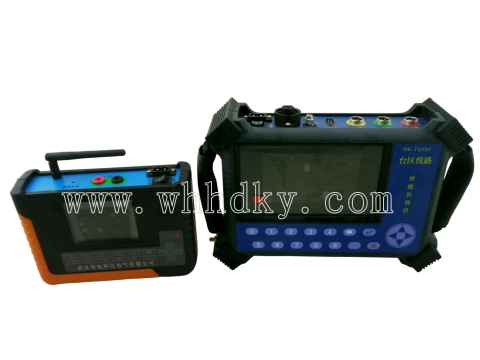

HK-TQ688 臺區線路智能識別儀

設備名稱：臺區線路智能識別儀型號：HK-TQ688數量：1臺套生產廠家：武漢華電科儀電氣有限公司頁面關鍵詞：臺區線路智能識別儀

，線路智能識別儀

，臺區線路識別儀

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HK-TQ688 臺區線路智能識別儀產品概述
電力系統為了修訂臺區檔案

，實現計算臺區的線損及遠程停電等管理要求

，需要將臺區的用戶所屬臺區普查清楚

，對于更高級的要求，還需要查清每個用戶所屬開關及相別。

對于不同現場和電力系統要求

，對儀器的要求也有所不同。

高級要求

對于高級要求,需要查清每個用戶所屬開關及相別

，此時分機在過零點附近

，在諧波頻率外，改變負荷產生電流

。此信號電流由于是負荷產生

，信號電流理論上只能從電源處(變壓器出口) 提供，在電源和分機間才有信號電流流過

。據此理論

，在電源處接主機，測試信號電流

，即可查清分機所屬的開關

。

由于信號頻率剛好在最高諧波頻率外，即5-10KHz

，不會受到電流諧波的影響

，也不會串?dāng)_到其它臺區，也沒有距離限制

。

信號電流的大小與臺區的負荷大小無關

。

對于現場不方便接入電壓的場合，適用電池供電

，僅使用電流鉗測試信號電流

，也可分清所屬開關。

一般要求

對于只要求查清臺區的現場，可在臺區的不同地方安裝主機

，采用電壓方式

，既測試信號電流在臺區中產生的信號電壓。

此信號電壓沒有方向性

，可在整個臺區和三相電壓上檢測到

；也可測試所屬相別。

通訊

主機接收到信號

，可通過載波和無線兩種方式將數據傳到分機

。

對于已經安裝載波的現場，可只選用無線回傳數據

，避免對原有抄表系統產生干擾

。

功能特點

功能特點

該儀器是一種全數字化、多功能

、智能化的識別儀

，有主機和分機之分，其有如下功能特點：

● 過零點發送信號

分機在過零點發3.3毫秒的連續電流信號(固定頻率)

，避開強干擾時刻

。利用過零點特性，可以區分相別

。

● 信號為連續電流信號

連續電流信號占用很窄的頻帶

，采用窄帶通訊的解調方法

。頻帶外的信號

，包括基頻到100次諧波電流，都不會影響主機的解調

。

● 阻帶特性好的窄帶濾波器

主機有阻帶特性非常好的帶通濾波器

，將頻帶外的信號濾除。即使是1000A的50Hz基頻電流信號

，也不會影響接收性能

。

● 主機三信道三相同時解調

● 主機工作模式：分開關和分相別

分開關：一個鉗子鉗三相的火線。無論是那一相的信號

，都可同時解調

。三相電壓任一相的信號不分相別同時解調。

分相別：一個鉗子鉗一相的火線或電壓方式

。主機只在此相電壓的過零點才接收數據

，可以精確的區分出相別。電壓方式時

，三相信號只在過零點解調

，可以區分相別。

● 分機有四種工作模式

發送信道有3種可選或者是選這3種的自動交替輪換，即：1號信道：頻率最低的信道

，為電流方式首選信道

。2號信道：在1號信道受干擾時使用。3號信道：頻率最高的信道

，在諧波影響1

、2號信道時使用。為電壓方式首選信道

。交替信道：以上三種方式的依次自動輪換

。

● 分機發射的電流信號小

分機只在過零點附近發射電流，信號大小為3A

，不會對電網產生影響

，也不會干擾電力設備和用戶設備。信號有方向性

，能量由變壓器提供

，理論上只在變壓器和分機間才有電流信號。據此可查出電流的走向來區分開關

。發射的電流信號同時在電網上產生電壓信號

，此電壓信號可被主機接收并判別。信號沒有方向性

�

？蓪�(shí)現主機和分機不在同一相，主機在離分機距離變壓器更遠的地方接收到信號

。

● 精確的信號質量

電流傳輸在理想情況下不會衰減

。但是由于線路上有分散并聯的電容，電容可以提供電流信號

，就如同無功補償一樣

。電流傳輸也會有信號衰減。

精確的信號質量測量

，不僅可以在信號衰減40倍時能正常識別

，還可以區別信號在開關之間串?dāng)_的大小，以確定信號來自哪一個開關

。

電流的傳輸在相間串線信號很微弱

，不會影響識別。在臺區間的串?dāng)_更微弱

，在實際的測試中

，看不到臺區間的串?dāng)_信號。

電壓信號衰減小

，可在離分機很遠的地方接收到信號

。整個臺區的三相都可接收到信號

。僅普查臺區時，設置為電壓模式更有效

。

● 一屏顯示

所有內容一屏顯示

，現場操作直觀簡便，不用翻屏

。

● 記憶設置

設置好工作模式后

，關機后再開機直接進入此工作模式。

● 操作簡便

，智能化判斷

分機需設置分機號

、信道。

主機需設置電流鉗或電壓

、主機號

、工作模式。

主機接收到信號后

，根據信號質量

，將最大信道質量的鉗子或電壓所在的相別、主機號

、信號質量通過載波

，發回分機。

當在一個臺區有多主機

，且不止一個主機接收到信號時

，分機可以接收到幾個主機發回的數據。分機根據信號質量大小

，顯示最大信號質量的主機號

、相別、信號質量

。當最大的兩個信號質量差別很小時

，會顯示兩個主機號

，提請關注并改變方法再測試一次

。

● 方便使用的柔性鉗

柔性鉗，可以直接鉗住三相母排

，也可鉗住三相開關的出線

。只鉗零線和同時鉗三相線，理論上是一樣的

。在信號衰減很大時

，可以將柔性鉗多繞一匝，將信號質量提高一倍

。

● 可以識別臺區

、分支開關

、開關箱、以及用戶端的相別電流方式

，可以徹底查清電力線走向

。

● 數據回復

使用國網認證的成熟的通訊模塊，并加大功率

，以適應臺區識別的需要

。無線方式，空曠最大距離達到3km

。

● 多種電源選擇

可使用端子220V交流電源

、外接交流電源、電池

、充電器的方式給儀器供電

。

● 非常寬的電壓適應范圍和電磁兼容性能，適應非常嚴酷的電力環境

。

● 多種工作配置方式

在一個臺區

，可同時工作的主機最多8臺，分機16臺

�

？赏瑫r(shí)檢查的開關為24個。本儀器可以一臺主機帶多個分機(最多16個分機)

，主機自動識別不同分機序列號

；或者多臺主機(最多8個)帶一個分機，分機自動識別主機的序列號

；根據不同的臺區現場

，實現一對多或多對多的臺區測試方式，最大簡化現場的工作量

。如果兩個臺區同時工作

，兩個臺區的主機之和最多8臺，分機16臺

。

● 零線檢測功能

三相四線式的負控和電能表

，如果零線沒接或接觸不良，會造成三相不平衡

。本主機可測試零線的接觸狀態

。

● 主機可識別相序，以判斷電壓是否接錯

。

● 相位檢測功能

分機接收主機信號來判斷當前所在的相位

，并可檢測用戶側的零火線是否反接。主機顯示三相電壓的相位

，以判別是正相序還是逆相序

。

● 自檢功能

主機自動檢測自身是否損壞

，并提供聲光報警。

● 照明功能

分機自帶高亮電筒

，主機外置USB式電筒

，方便現場照明及接線。

● 無線通訊功能(選配)

當現場干擾過大

，載波通信無法將主機的信號回傳給分機

，此時可選用無線通訊功能，確保主機與分機之間的通訊暢通

。

● 可選擇的管理功能

分機可接掃描槍

，控制讀取電表的條形碼，并記錄臺區編碼和電表編碼

。與電腦通訊

，上傳分機存儲的數據到電腦，實現報表

，打印

，無紙化管理。

● 阻燃絕緣的儀器外殼

。

詳細參數

載波通信參數

項 目	內 容	項 目	內 容
通訊速率	400BPS	信號功率	2W
工作頻率	421KHZ	通訊方式	無主從、透明方式

無線數傳技術參數

項 目	內 容	項 目	內 容
工作電壓	+ 5V	最大工作電流	1A
工作頻段	433MHz	高頻方式	2- FSK
模塊接口	TTL	工作速率	1200bps
最大發射功率	1W	通信距離	空曠距離3000米
工作溫度	-30℃-+80℃

主機技術參數

項 目	內 容	項 目	內 容
測量電壓范圍	AC 100V-264V	工作電源范圍	AC 100V-264V
測量電壓精度	0.1%	工作電源頻率	50Hz
信號輸入方式	電壓通道、500A鉗、柔性鉗	工頻耐壓	AC 4.0KV 1分鐘5mA
信號質量范圍	100-5000	電快速瞬變脈沖群	差模 4.0KV
濾波器通帶	5.5K-10.5KHz	電快速瞬變脈沖群	共模 4.0KV
濾波器50Hz衰減	- 74db	浪涌	差模 2.0KV
100次諧波衰減	- 20db	浪涌	共模 4.0KV
工作溫度	-25℃-+70℃	重量	2Kg
工作濕度	40%~95%	尺寸	265x190x65mm
顯示屏	4.3“ 16:9工業級TFT寬彩屏

分機技術參數

項 目	內 容	項 目	內 容
測量電壓范圍	AC 100V-264V	工作電源范圍	AC 100V-264V
測量電壓精度	0.5%	工作電源頻率	50Hz
發送電流信號頻率范圍	5.5K-9.5KHz	工頻耐壓	AC 4.0KV 1分鐘5mA
發送電流信號大小	3A	電快速瞬變脈沖群	差模 4.0KV
工作溫度	-25℃-+70℃	電快速瞬變脈沖群	共模 4.0KV
工作濕度	40%~95%	浪涌	差模 2.0KV
重量	0.8Kg	浪涌	共模 4.0KV
尺寸	190x140x50mm
顯示屏	3.5“ 16:9 工業級TFT寬彩屏
