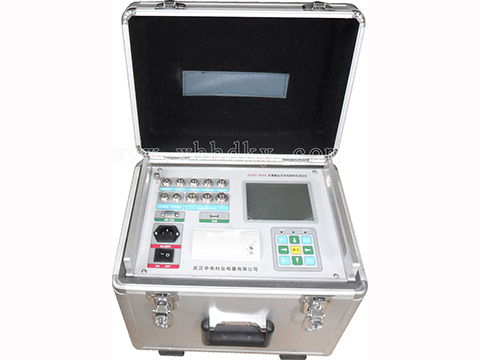

HDKG-8006 石墨觸頭開關機械特性測試儀概述：
HDKG-8006石墨觸頭開關動特性測試儀是現場測試高壓開關機械特性的專用儀器
該儀器具有智能化程度高
時 間：12個斷口的固有分、合閘時間
合閘電阻：斷口的合閘電阻的預投時間
石墨觸頭：西門子石墨觸頭開關，可測其3個斷口的分
重 合 閘：每斷口的合－分時間（金短時間），分－合時間（無電流時間）
彈 跳：每斷口的合閘彈跳時間
速 度：剛分、剛合速度
行 程：總行程
電 流：分、合閘線圈的分
動作電壓：機內提供DC30～250V/20A（瞬時工作）數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗
，測量斷路器的動作電壓值。
1.超強的抗干擾能力，在500KV變電站試驗
，也能輕松試驗，精確測量。2.萬能通用測速傳感器
，直線行程傳感器，旋轉傳感器，安裝極為方便、簡捷。3.開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜
。4.適用于國內外生產的所有型號的SF6開關
5.主機可存儲1000組現場分、合閘試驗結果
6.可直接使用U盤保存轉移數據
7.主機大屏幕、寬溫帶
8.中文菜單操作,使用方便，內置打印機快速打印所有數據及圖譜
9.儀器配有與PC機聯機的RS-232接口及《斷路器數據分析管理軟件Windows中文版》
10.剛分
、剛合速度定義編制了相應的分析軟件，根據需要，任意分析，適用于國內外任何一家開關廠生產的任一型號開關的測速。
|
使用環境 |
輸入電源 |
220V±10% 50Hz±10% |
||
|
|
大氣壓力 |
86～106kpa |
||
|
|
溫 度 |
－10～40℃ |
||
|
|
濕 度 |
≦80%RH |
||
|
安全性能 |
絕緣電阻 |
＞2MΩ |
||
|
|
介電強度 |
電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧 。 |
||
|
時 間： |
普通開關 |
量 程：4000.0ms+6000.0ms 分辯率：0.1m 誤 差：①100ms以內 0.1ms±1個字 ②100ms以上 0.1%±1個字 ③同期 ±0.1ms |
||
|
|
合閘電阻 |
量 程：1600歐 分辨率：1歐 |
||
|
|
石墨觸頭： |
量 程：4000.0ms 分辨率：0. 1m/s 誤 差：①0.5%±1個字 ②同期±0.1ms |
||
|
速 度： |
量 程： |
20.00m/s |
||
|
|
分辯率： |
0.01m/s |
||
|
|
誤 差： |
1%±0.1m/s |
||
|
電 流： |
量 程： |
20.00A |
||
|
|
分辯率 |
0.01A |
||
|
輸出電源： |
DC30～250V數字可調/20A（瞬時工作） |
|||
|
計算機接 |
口：①標準RS-232接口 ②U盤接口 |
|||
|
外形尺寸： |
380mm(L)×300mm(W)×350mm(H) |
|||
|
重 量： |
12kg |
|||
|
行程 |
量程 |
分辨率 |
誤差 |
|
|
真空斷路器 |
50.0mm |
0.1mm |
1%±1mm |
|
|
SF6斷路器 |
300.0mm |
1mm |
|
|
|
少油斷路器 |
600.0mm |
|
|
|
