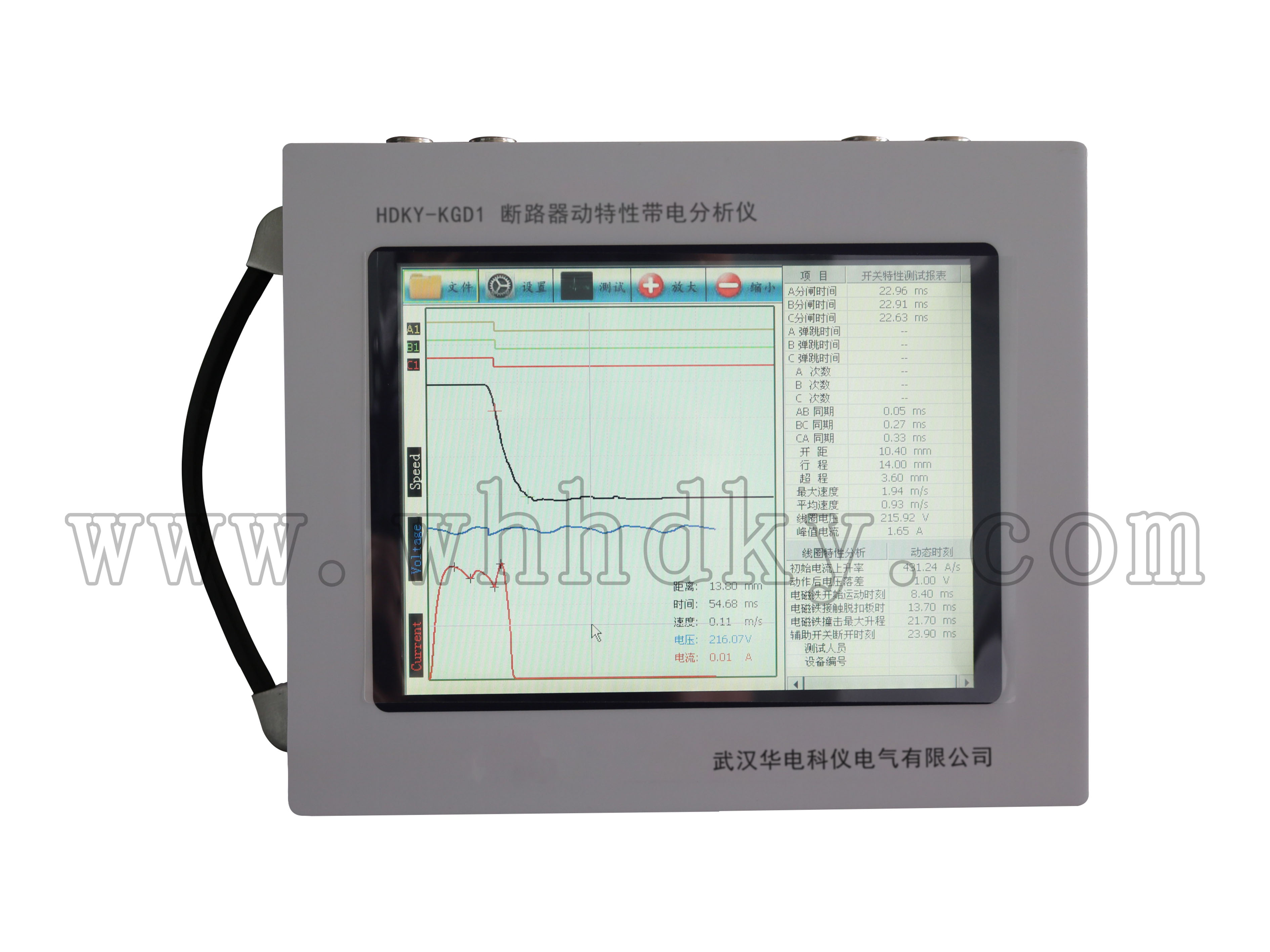

HDKY-KGD1斷路器動特性帶電分析儀

設備名稱：斷路器動特性帶電分析儀型號：HDKY-KGD1 數 量：1臺套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HDKY-KGD1斷路器動特性帶電分析儀產品介紹：
斷路器帶電分析儀是專用于斷路器機構狀態監測的裝置，根據DL/T846.3-2004

、GDW11366-2014標準

。斷路器在運行中

，通過斷路器分（或合）閘線圈的電流、電壓

、時間、速度等波形曲線圖譜分析，對斷路器操作機構的狀態做出診斷

，如：機構卡澀

、油脂固化凝結、分/合閘線圈狀態

、輔助點失效

、蓄電池穩定、合（分）閘時間

、三相不同期性等

。

功能特點

1．本儀器為工控機，主板基于CortexTM-A8

，主頻1GHZ

，閃存1GB，開機速度快僅需16秒

。
2．進口8.4寸彩色觸摸屏

，windows操作系統，人性化操作界面直觀

，便于現場操作人員使用

。
3．存儲容量大，可保存30000組數據

。
4．支持中英文輸入

。
5．配備U盤接口，直接把數據保存到U盤

，傳到計算機

，也可以在計算機中建立數據庫（如變電站名、線路名稱

、斷路器名稱）

，拷入儀器中。
6．內置大容量鋰電池

，待機時間長達20小時

。
7．適用于國內外生產的所有型號的SF6開關、GIS組合電器

、真空開關

、油開關，開關動作一次

，得到所有數據及圖形

。
8．建立標準數據庫，通過標準數據和剛測量出來的同類型斷路器數據進自動分析比對

，判斷是否合格

，及時發現問題。
9．電機儲能測試

，測量出電機儲能時間和電流

。
10．專業數據管理軟件

，通過建立的變電站名和線路名稱，將測
試數據保存到指定處

，方便后期管理

，歷史數據比對，查詢

。

詳細參數

1.時間測量：等待信號時間0～20S

，線圈、斷口采集時間0～299ms

，分辨率0.01ms

，精度：0.1%±2個字；
2.電流測量：0.1-200A

，檢測精度±5%

，最小檢測值±100mA；
3.電壓測量：DC10-300V

，檢測精度±5%

，最小檢測值±50mA；
4.速度測量：速度及行程測量：
剛分

、剛合速度

，分、合閘瞬時速度

，分

、合閘最大速度及平均速度；
總行程

、開距

、超程、過沖行程

、返彈行程

；
5.測速范圍：
0.1mm傳感器 0.01～15.00m/s；
360°角度傳感器 1周波/ 0.25°

，0.01～20.00m/s

；
6.傳感器測量范圍：
直線傳感器：50mm，測量范圍：0-50mm

，分辨率:0.1mm

。（選配）
直線傳感器：300mm，測量范圍：0-300mm

，分辨率:0.1mm

。（選配）
360線傳感器：360о，測量范圍：0-999mm

，分辨率:0.25о

。
7.儀器電源：DC12V（請使用專用適配器充電）,如使用時間超過兩小時，請當天進行補充電量

，如果三個月未內使用

，也請進行補充電量，充電時間不小于5小時

，不大于8小時

。
8.主機體積：260*220*70mm
9.使用環境：-20℃~+50℃，相對濕度：≤90%

。

斷路器動特性帶電分析儀              1套
專用電源適配器                      1只
交直流電流鉗                        1只
斷口測試線（停電測量）              1套
CT傳感器（帶電測量用）              3只
直流電壓采集線                      1套
接地線                              1根
觸摸筆                              1支
3600旋轉傳感器                     1套
傳感器測速接頭                      1套
萬向支架                            1個
3相短接線                          1根
便攜包裝箱                          1個
鼠標及墊子                          1對
U盤（上位機軟件）                  1個
