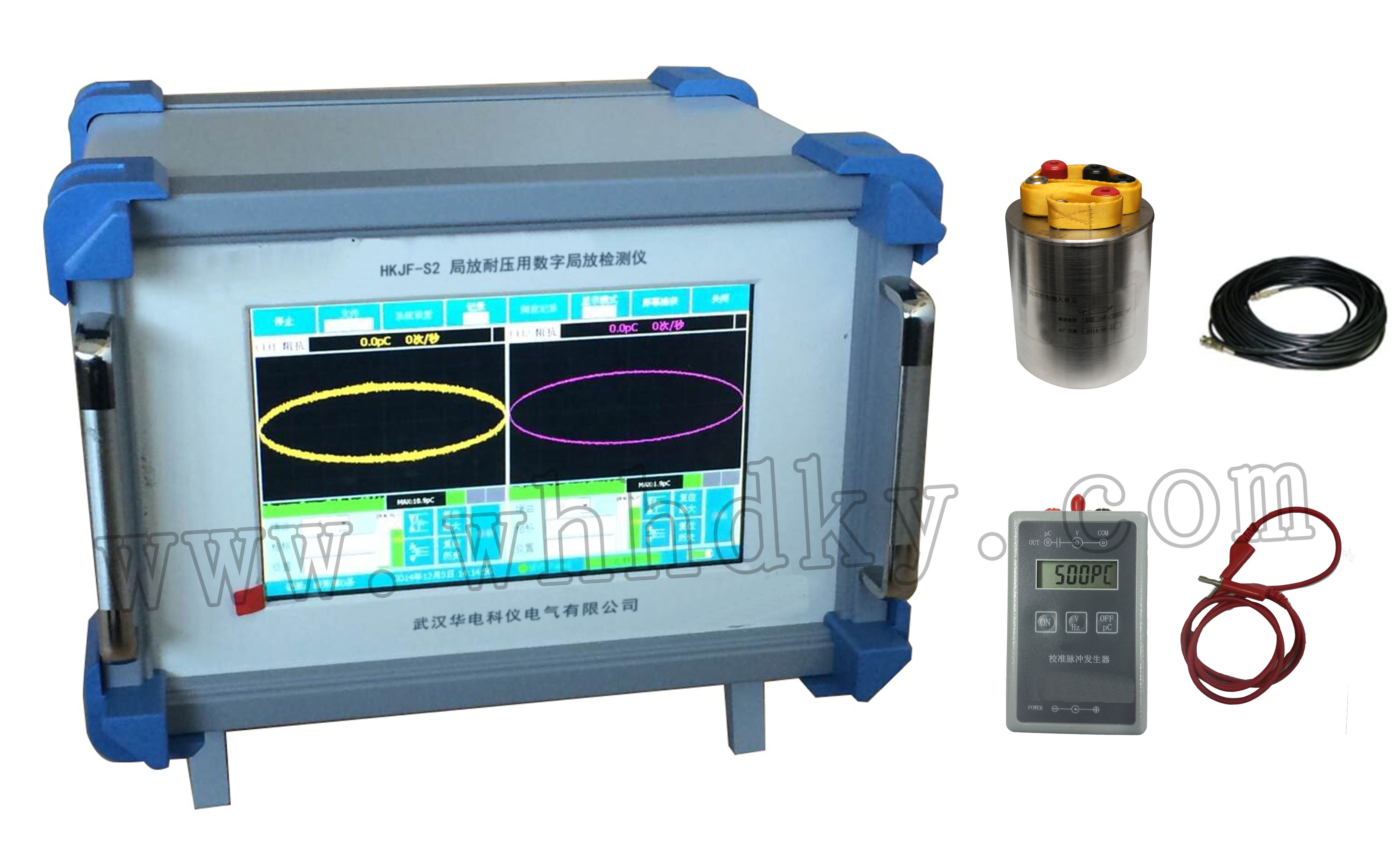

本局放儀可以自由選擇橢圓、直線、正弦波顯示，二維圖形分析方式以及頻譜視窗，可靜態對一周波試驗電壓的局放脈沖詳細測量、觀察、分析�？梢赃M行數字開窗操作，任意相位開窗，單窗、雙窗任選，橢圓360°旋轉，以避免干擾對測量的影響。雙通道測量，可靈活組成脈沖極性鑒別或平衡測量回路，有效地抑制干擾脈沖信號。頻譜分析處理可以有效地降低背景干擾。在全中文操作平臺下，能方便的進行頻帶選擇、增益變換、頻譜分析以及二維顯示。另外系統還可以打印或保存單幅圖形,保存連續時間的圖形數據,以供分析。


技術特性
通道數	2個電信號接口 ，一個外同步接口
采樣精度	12bit
量程切換	60dB 、50dB、40dB 、30dB 、20dB、10dB 、0dB 、-10dB共8檔
頻帶范圍	80k-200kHz、40k-300kHz
本量程非線性誤差	5%
量程范圍	0.1pC~100000pC
靈敏度	0.1pC
可測試品的電容量范圍	6pF～250µF
試驗電源頻率范圍	50～400Hz
顯示
顯示屏	7” TFT真彩色觸摸液晶顯示屏
分辨率	800×480
存儲
物理存儲	256MB  DDR2 ，為運行內存
SD卡存儲	標配4G卡 ，可升級為32G，用于存儲試驗記錄及試驗數據

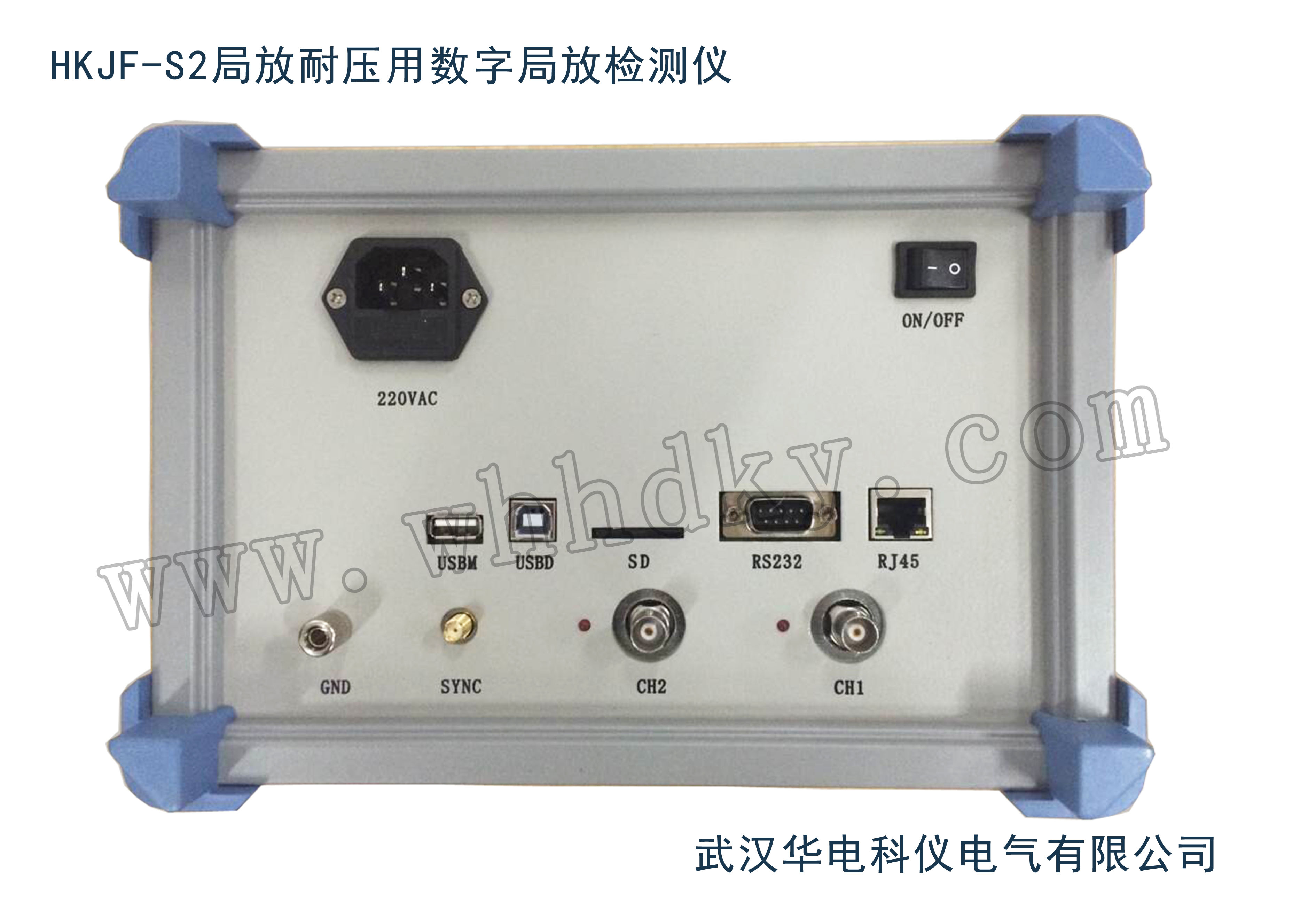

接口
RS232	用于與PC機同步傳輸接口
USB	可外接鼠標鍵盤 ，以及外接移動存儲設備
電源模式	AC 220V
電信號接口	2路BNC接口 ，用于信號輸入
SMA接口	外同步接口
SD卡插槽	可插入最大支持32G的SD卡
網口	可擴展
接地鈕	外部接地用
通用說明
CPU	主頻533MHz
系統	WINCE6.0
使用環境溫度	-20℃至45℃
存儲環境溫度	-20℃至60℃
尺寸	長×寬×高：350mm × 245mm × 175mm
重量	5.8kg
