主頁 > 產品中心 > 電纜故障測試儀 > HK3000B(套餐）電纜故障測試儀

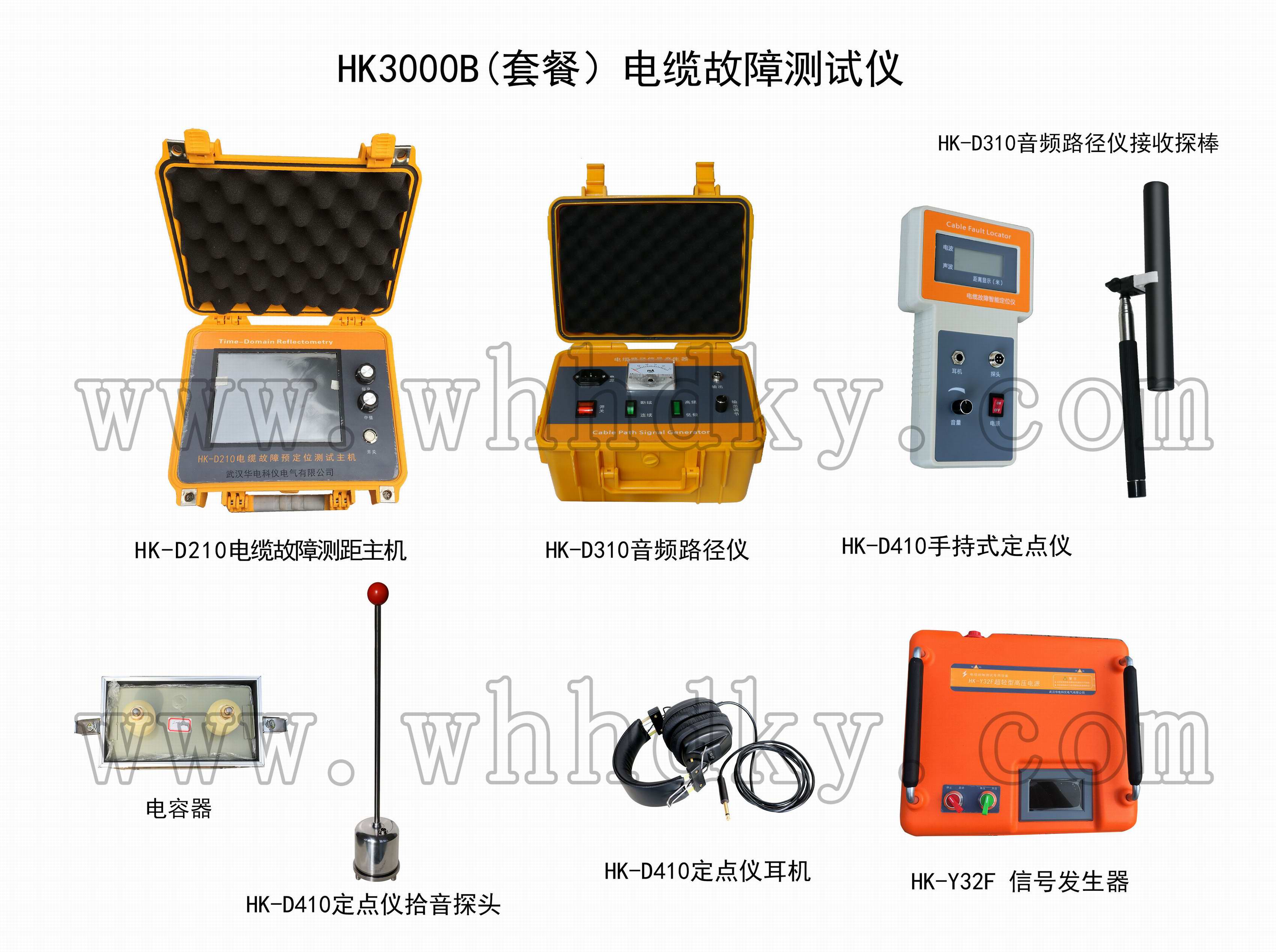

HK3000B(套餐）電纜故障測試儀

設備名稱：電纜故障測試儀型號：HK3000B(套餐）數量：1套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HK3000B(套餐）電纜故障測試儀產品簡介：

電纜故障的測試層序：

為了順利快速的解決電纜故障，測試電力電纜故障請遵循以下步驟

1. 分析電纜故障性質

，了解故障電纜的類型：

不同性質的電纜故障要用不同的方法測試

，而不同介質的電纜則有不同的測試速度

。不同耐壓等級的電纜則有不同的耐壓要求

。而被測試電纜的接頭位置及最近是否在電纜上方施過工

。這些在測試前都必須做到心中有數

。

2. 判斷電纜故障是高阻還是低阻故障

，再確定選合適的方法去測量電纜故障：

用電纜故障測試儀主機的低壓脈沖法測試電纜長度、校對電纜的電波傳輸速度

，測試電纜全長可以讓我們更加了解故障電纜的具體情況

，可以判斷是高阻還是低阻故障，可以判斷固有的電波速度是否準確

，（準確的電波傳輸速度是提高測試精度的保證

。當速度不準確時，可反算速度

。）這些都可以用低壓脈沖測試法來解決

。

3. 選擇合適的測試方法，用電纜故障測試儀的主機進行電纜故障粗測

；

對不同電纜故障要用不同的方法

，低阻故障（開路、短路等）要用低壓脈沖法測

試

；而高阻故障（泄漏

、閃絡等）則要用閃絡法方法測試。

故障性質	絕緣電阻	故障的擊穿情況
開路	￥	l 在直流高壓脈沖下?lián)舸?/span>
低阻	小于 10Zo	l 絕緣電阻不是太低時，可用高壓脈沖擊穿
高阻	大于 10Zo	l 高壓脈沖擊穿
閃絡	￥	l 直流或高壓脈沖作用下?lián)舸?/span>

注：表中 Zo為電纜的特性阻抗值

，電力電纜阻抗一般為 10—40W之間。

低壓脈沖法測試比較簡單

，直接測試

。而高壓閃絡法測量則需要注意接線及所加直流電壓的高低。10KV 油禁紙電纜和交聯乙烯電纜的最高耐壓分別為 50KV 和 35KV

，一般不得超過電纜的最高耐壓

，高壓設備的地線必須與被測電纜的鉛包接地良好連接。

4.用路徑儀探測埋地電纜的走向

；精確定點前首先必須知道電纜的路徑

，若已知路徑可省去此步驟。

5.用定點儀對故障點精確定位

；按定點放電方式接好高壓設備

，根據電纜的性質及電纜的耐壓等級來決定升壓程度。對電纜故障點進行精確定位

，最后確定在 1 米范圍內

。（備注：選配：這一步需要加配高壓信號單元來輔助升壓，以幫助能更精確的定位

，高壓信號單元：可以選擇經濟實惠的試驗變壓器加控制箱，或者可以選擇輕便型的超輕型高頻高壓信號發生器）

6.電力電纜的高阻故障測試方法：

高阻故障：故障點的直流電阻大于該電纜的特性阻抗的故障為高阻故障

，高阻故障幾乎占全部電纜故障率的90%以上

。沖閃方式用于測試高阻泄漏性故障及高阻閃絡性故障

，大部分電纜高阻故障都可以使用沖閃方式測試。依據故障性質又分為沖擊壓閃絡法（沖閃法）和直流高壓閃絡法（直閃法）

功能特點

HK3000B(套餐）電纜故障測試儀詳細產品介紹：

一

、測距單元：HK-D210電纜故障測距主機技術資料

【功能與特點】

1．可測35KV以下等級所有電纜的高

、低阻故障，適應面廣

。

2．具有方便用戶的軟件和全中文菜單

。按鍵定義簡單明了。測量方法簡單快速

。

3．檢測故障成功率

、測試精度及測試方便程度優于國內任何一種檢測設備。

4． 8寸彩色液晶觸摸屏作為顯示終端

，儀器具有強大的數據處理能力和友好的顯示界面

。

5．具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞

。

6．具有計算機通訊接口

，可方便將數據及圖形保存在計算機內。

7．無測試盲區

。

8．內置電源

，可在無電源環境測試電纜的開路及低阻短路故障。

【主要性能指標】

1．測試方法：低壓脈沖法

、高壓閃絡法

；

2．沖擊高壓：低于35KV電力電纜；

3．數據采樣速率：200MHz

、160 MHz

、100MHz、50MHz

；

4．測試距離：＞32Km

；

5．讀數分辨率：小于1m；

6．系統測試精度：小于50cm

；

7．測試電纜脈寬設有：“0.05”

、“0.1”、“0.2”

、“0.5”

、“1”、“2”

、“8”微秒

；

8．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察

。可以儲存大量的現場測試波形

；

9．能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比

，可自動判斷故障距離；

10．內置電源：充滿電后儀器可連續工作3小時以上

，亦可外接交流電源工作

；

11．工作條件：溫度-20℃～+50℃，相對濕度 90%

。

12.體積：290mm×250mm×120mm

；質量2.5㎏

二、路徑儀單元：HK-D310電纜故障音頻路徑儀

【主要性能指標】

1.電纜路徑信號產生器

輸出信號：低頻（1KHz）

、高頻（15KHz）

輸出方式：連續

、斷續

輸出功率：30W

工作環境：溫度-20 ℃--50 C°；濕度≤95%

；海拔≤5000m

物理特性：280mm×240mm×150mm

；質量2㎏

供電方式：AC220V 50Hz ±10%

2.電纜路徑信號接收器

接收信號：低頻（1KHz）、高頻（15KHz）

接收方式：谷值法（天線豎直接收）

、峰值法（天線水平接收）

、天線45°測深法

監聽方式：高阻軍用監聽耳機

工作環境：溫度-20 C°--50 C°；濕度≤95%

；海拔≤5000m

物理特性：體積180mm×100mm×60mm

；質量:0.5㎏

供電方式：9V電池一節

三：定點儀單元：HK-D410電纜故障聲磁同步定點儀

【主要性能指標】

1.可同步接受故障點放電時產生的聲波和電磁波，經CPU處理并由液晶屏顯示出探頭測試點到故障點的距離及聲波和電磁波的具體情況

。

2.顯示距離：最大22.6米

，最小距離0.1米；

3.聲放大量：120db

4.磁放大量：90db

5.電源電壓：9V

；功耗：0.6W

；

6.配軍用高阻抗噪耳機；

7.定點誤差：≤0.2m

；

8.使用溫度：-20—50℃

；

9.外形尺寸：定位儀：180×80×70mm；探頭：Ф85×90mm

；重量：1.5Kg（含探頭）

；

四：高壓信號單元：：HK-Y32F 輕型高頻高壓信號發生器

功能與特點：

1、本機采用先進的諧振模塊升壓技術

，工控機自動控制

，電壓預置自動升壓，自動穩壓

，工作可靠

、穩定。

2、具有過載

、短路

、開路、機器異常等自動保護功能

。

3、液晶顯示

、電子表盤

、工作狀態提示，實現了人機對話

。

、輸出電壓值為高壓直讀顯示，可保證停止狀態仍能正確顯示高壓側電壓

，為安全操作提供保障

。

5、不怕高電壓

、大電流放電沖擊

，可長時間連續工作4小時以上。

、高壓零位啟動

，保證輸出高壓從0開始起調。

、箱體采用絕緣材料

，符合安全操作規程。

、體積小

、重量輕（10㎏），可完全替代重達60㎏的升壓變壓器加控制箱

；實現了移動便捷

、接線簡單、不受場地限制的目的

。

主要性能指標：

、最高輸出電壓：32KV

2、最大工作電流：40mA

、外接高壓電容：2uF／32KV

、放電能量：≤1024J/5S

5、瞬間充電電流：>1.5A

、顯示電壓值誤差：＜±2%

、最小放電周期：3秒

8、最大功率：＜1.5KVA

9、工作電壓：220V±10% 50Hz

、工作環境：溫度 -20℃～ 50℃

；濕度（相對）≤80%；

海拔高度 4000米以下

。

、外特性：體積 43cm′38cm′23cm ；重量10㎏

詳細參數

HK3000B(套餐）電纜故障測試儀裝箱清單：

裝箱名稱	數 量	單位	型號
測距單元
測距主機	1	臺	HK-D210
主機充電器	1	個
主機信號線	1	根
路徑單元
電纜路徑信號產生器	1	臺	HK-D310
電纜路徑信號接收器	1	臺
信號輸出線	1	根
同步接收天線	1	個
天線連接線	1	根
220V電源線	1	根
定點單元
聲磁同步定點儀	1	臺	HK-D410
連接線	1	根
耳機	1	個
拾音探頭	1	個
探頭連接桿	1	個
探針	1	個
其他輔助高壓單元及附件
超輕型高壓源	1	臺	HK-Y32F
高壓脈沖電容器	1	臺	30KV/2μF
放電棒	1	個
球間隙	1	個
高壓線	2	根
接地線	1	根
組合接地線	1	根
采樣盒	1	個
220V電源線	1	根
