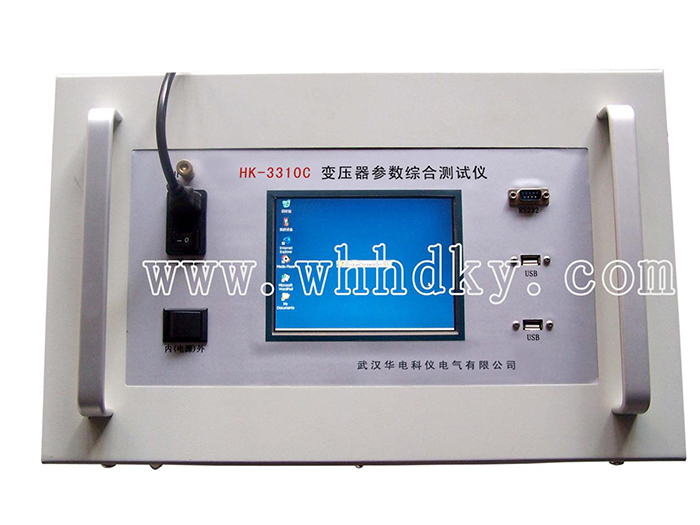

HK-3310C 變壓器參數綜合測試儀產品簡介：
HK-3310C型變壓器綜合測試儀，是將三通道直流電阻測試儀
、低電壓短路阻抗測試儀、有載開關測試儀集于一體的測試大型電力變壓器的儀器。
直流電阻：
1
、三相同時測試和自動助磁的功能2
、可以一次將高、低壓電流、電位測試線全部接到變壓器上，測試過程中不用在倒測試線；3
、對于有中性點星型接法的繞組測試，可以采取三相同時測試的方式測試A0、B0、C0相的電阻值，大大節省測試時間；4
、對于三相五柱低壓內部角接變壓器的低壓側測試時，可以采用自動助磁的方法，測試速度快5
6
7
短路阻抗：
1、采用單相220V低壓電源
，分別對變壓器的AB、BC、CA繞組自動施加電流，同步采集數據并換算出額定阻抗百分?jǐn)?shù)。2、接線方式為Y/△
，Y/Y，△/Y的三相變壓器，可將連接線一次性接好，選擇三相測量，即可自動測出數據，并自動計算阻抗值和阻抗誤差；3
、使用儀器的單相法做三相變壓器時，輸入?yún)?shù)要輸入額定容量的1/3。4
、可以顯示、打印變壓器的全部測試數據；5
、儀器可以永久存儲測試數據。有載開關：
1
、三路獨立的恒流源；2、功能強大
，可實現過渡波形、過渡時間、過渡電阻、三相同期性等參數的測量；3、智能型測試和結果分析
；4
、可以顯示、打印變壓器有載開關的測試波形；5
、儀器可以永久存儲測試波形6、儀器設有自動放電回路和過壓保護電路
直流電阻：
|
三相測試： |
5A 、1A 兩檔
|
|
|
測試范圍： |
5A： |
10mΩ～4Ω |
|
1A： |
1Ω～20Ω |
|
|
分相測試： |
10A，5A ，1A
|
三檔 |
|
測試范圍： |
10A： |
500.0μΩ～1Ω |
|
5A： |
10mΩ～4Ω |
|
|
1A： |
1Ω～20Ω |
|
|
分辨率： |
0.1μΩ |
|
|
測量精度： |
0.2級 |
|
短路阻抗：
|
電壓測量范圍： |
5---400V ；
|
|
測量精度： |
0.2級 |
|
電流測量范圍： |
0.1---10A; |
|
測量精度： |
0.2級 |
有載開關：
|
輸出電流： |
0.4A |
|
|
電阻分辨率： |
0.01Ω |
|
|
過渡電阻范圍 ： |
1Ω～30Ω |
|
|
過渡時間范圍： |
0～200ms |
|
|
測量精度： |
過渡電阻 |
±1% ± 0.1Ω |
|
同期時間 |
0.1ms ±1% |
|
