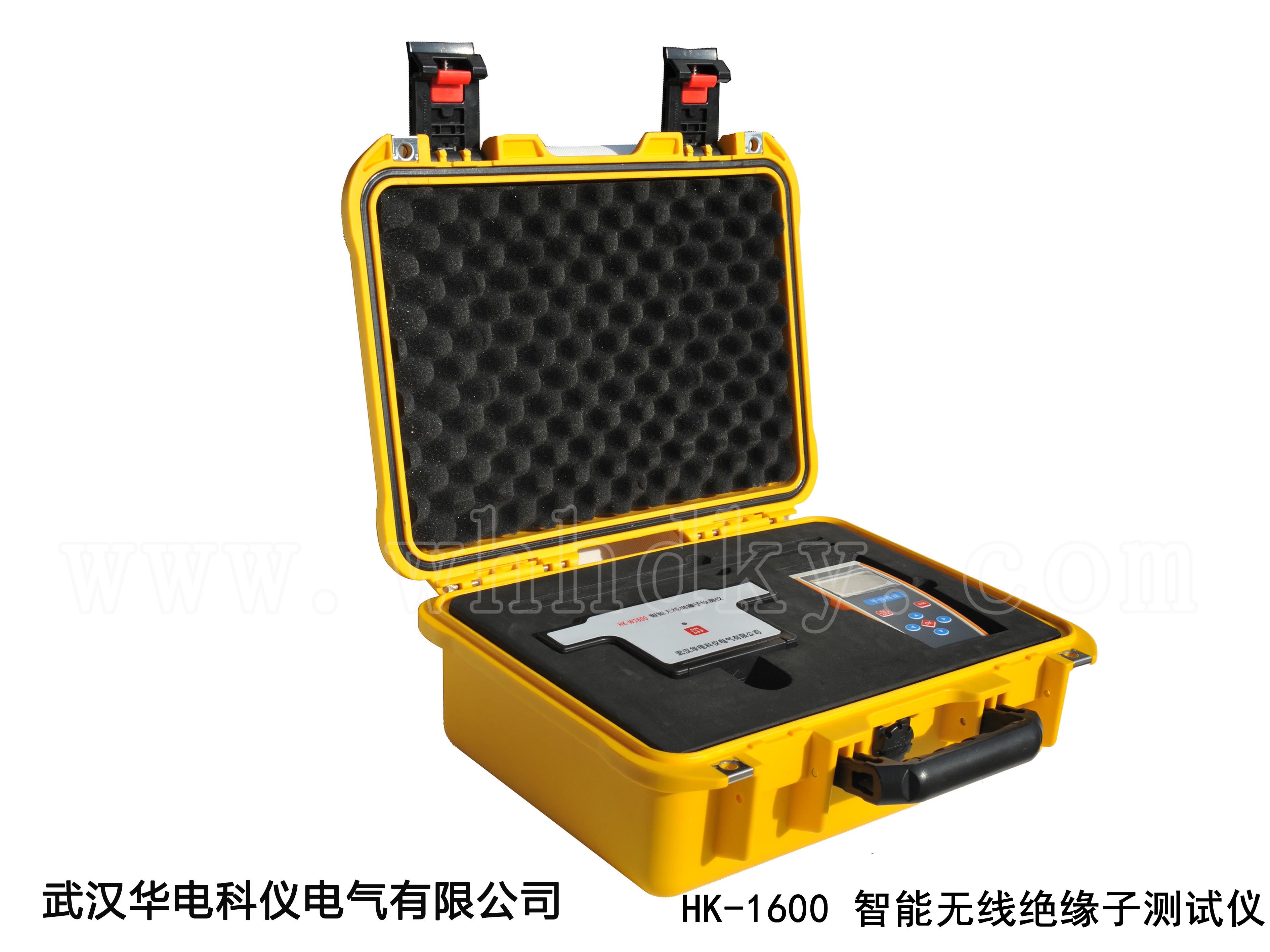

HK-W1600 智能無線絕緣子檢測儀

設備名稱：智能無線絕緣子檢測儀型號：HK-W1600數量：1臺套生產廠家：武漢華電科儀電氣有限公司避雷器直流參數測試儀

、氧化鋅阻性電流測試儀

、智能無線絕緣子檢測儀

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

HK-W1600 智能無線絕緣子檢測儀產品概述

1.1 常規用途

HK-W1600 智能無線絕緣子檢測儀

，檢測絕緣子的方法和工具很多

，但大多數上基本屬于定性檢測，不能準確

、快捷地檢測出每一片絕緣子的絕緣狀況

，起不到預防檢測的作用。高壓輸電線路絕緣子絕緣電阻值的大小
，是直接關系到線路安全穩定運行的大問題
。絕緣子一旦出現零值或臟污，就必須進行清洗或更換

，否則就會造成閃絡跳閘事故

。

鑒于此，本公司在推出“HK-W1600無線絕緣子檢測儀”（停電檢測）的同時

，結合廣大用戶提出的要求

，通過大量地現場試驗，成功地研制出新型高性能定量檢測與分析的儀器

，停電或帶電均可檢測 —“HK-W1600智能無線絕緣子檢測儀”

。該儀器能有效發現絕緣子內部隱蔽故障，提高電網系統運行的可靠性

，提高線路工作人員測試的工作效率

。操作方法簡單、快捷

，能夠帶電（或停電）定量地準確測量出每一片絕緣子的電阻值

，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示

，對低值絕緣子能自動語音報警

。

本產品采用無線傳輸，探測器和手持終端通信距離可達100m以上

，使測量過程真正達到安全可靠

、快速準確。此外

，該儀器具備極強的抗干擾性

，完全符合(EMC)標準要求，適應各種電磁場干擾場合

。

1.2 安全事項

★ 無線測量技術

。

★ 應在干燥天氣進行檢測。

★ 請遵守并按規定使用本產品

，確保儀器的安全運行

。

★ 遵守國家電力工業的安全工器具預防性試驗安全規程。

★ 特別重視對高壓帶電線路上或靠近高壓線路上工作人員的培訓考核。

★ 在高空作業時

，可通過加裝絕緣操作桿進行

。

附表：一串中允許零值絕緣子片數

電壓等級	35KV	66KV	110KV	220KV	330KV	500KV
絕緣子串片數	3	5	7	13	19	28
零值片數	1	2	3	5	4	6

★ 在檢測過程中兩探頭間有高壓，嚴禁人體接觸

。

★ 安裝或調整探頭時

，必須在關閉電源三秒后操作。

附：關于“智能無線絕緣子檢測儀（絕緣性能）”的絕緣桿的安全使用長度和試驗標準

。

（摘自“國家電網公司電力安全工作規程”）

一

、帶電作業時人身與帶電體的安全距離

電壓等級	10KV	35KV	66KV	110KV	220KV	330KV	500KV
安全距離	0.4米	0.6米	0.7米	1.0米	1.8米	2.2米	3.4米

二、帶電作業時絕緣桿的最小有效絕緣長度

電壓等級

10KV

35KV

66KV

110KV

220KV

330KV

500KV

絕緣桿的最小

有效絕緣長度

0.7米

0.9米

1.0米

1.3米

2.1米

3.1米

4.0米

注：絕緣工具檢查性試驗（分段）的試驗標準：每300mm

，施加工頻電壓75KV
，一分鐘：以無擊穿，閃絡及過熱為合格
。

1.3 依據標準

HK-W1600智能無線絕緣子檢測儀依據的相關標準如下表所示：

序號	標準名稱
1	GB50150-2006　　《電氣裝置安裝工程電氣設備交接試驗標準》
2	GB/T.311-1997 《高壓輸變電設備的絕緣與配合》
3	DL/T626-2005 《劣化盤形懸式絕緣子檢測規程》
4	DL/T 596-2005 《電力設備預防性試驗規程》
5	DL/T 846-2004 《高電壓測試設備通用技術條件系列標準》
6	DL/T 848-2004 《高壓試驗裝置通用技術條件》
7	GB1094.1-GB1094.6-96 《外殼防護等級》

功能特點

突出優勢

Ø 運行電壓：35- 110KV

，不同電壓等級均適用。

Ø 測量電阻范圍：10 - 3000MΩ

Ø 測量誤差：≤±10%

Ø 采樣速率：10次／秒

Ø 日期時間設置：調整日期和時間

，便于用戶瀏覽

、查看歷史數據

Ø 背光時間設置：常亮、常滅

、0-999分鐘內可自行設置

Ø 自動關機設置：從不

、0-999分鐘內可自行設置

Ø 手持終端與探測器的傳輸距離為≤100m

Ø 多模式設計，適用性更強

，更安全

、更方便

Ø 萬向接頭設計，可根據絕緣子串的懸掛方位

，靈活地調整測量方向

Ø 雙重屏蔽

，抗干擾性極強，完全符合EMC標準

Ø 獨有的人機交互界面

，簡便操作

使用簡述

按下探測器的電源開關

，LED綠燈閃亮，把探測器底部的萬向接頭固定在伸縮絕緣桿上

，并根據現場情況伸展定位到合適的長度

，調整好測量方向，將探測器A

、B探頭直接接觸被測絕緣子（運行電壓中或停電狀態）兩端的金具部分

，按下手持終端上【OK】鍵，無線啟動探測器測量

，聽到“嘟”一聲響時

，則該片絕緣子檢測完畢，液晶顯示屏?xí)@示“正在測試”、“測試成功”

，即可讀取并保存實時測量的每一片絕緣子電阻值

。若液晶顯示屏出現“＞3000MΩ”

，表示所測的絕緣電阻值在3000MΩ以上

，是正常絕緣子。

在電壓等級220KV或以下：絕緣子絕緣電阻低于300MΩ

，手持終端自動語音報警

，聽到“嘟”、“嘟”

、“嘟”連續三聲響時

，則表示該片絕緣子為低值絕緣子；電壓等級220KV以上：絕緣子絕緣電阻低于500MΩ

，手持終端自動語音報警

，聽到“嘟”、“嘟”

、“嘟”連續三聲響時

，則表示該片絕緣子為低值絕緣子。

供電方式

手持終端在開機狀態下

，會自動提示剩余電量

！如剩余電量低，請更換電池后再使用

。

★ 手持終端后蓋板取下更換：5號AA堿性電池1.5V

，數量2節。

★ 探測器底蓋內置：大容量鋰電池

，充電孔設置在探測器的左側壁

。請使用隨機標配

的專用電源適配器，充電時探測器LED燈會閃爍

，LED燈變綠

，表示探測器充電完成。

測試菜單（主菜單）

★ 開機界面

---顯示探測器狀態

、信號強度

、測量信息及阻值數據。

★ 測量設置

---按【OK】鍵進入測試界面

，按工作票的檢測任務

，設置被測絕

緣子串的編號，如01塔A相1串01片

。

★ 請打開探測器

---按【ON/OFF】鍵

，打開探測器。詳見P11頁：五、標準測試

。

★ 數據瀏覽

---用戶及時調閱

、查詢歷史數據。

★ 系統設置

---用于設置時間日期

、背光

、電壓等級、系統狀態

、版本信息等

。

詳細參數

技術參數

適用范圍	35-500KV盤型懸式絕緣子帶電（或停電）檢測
測量阻值范圍	10 - 3000MΩ
測量誤差	±10%
分辨率	分辨率1MΩ
采樣速率	10次/秒
工作電流	≤120mA（手持終端），≤4uA（探測器）
電源供電	2節1.5V 5號干電池（手持終端）內置大容量鋰電池（探測器）
可持續工作時間	≥12小時
探測器和手持終端視距傳輸距離	≥100m（充足電源）
手持終端液晶顯示	正顯液晶顯示屏，陽光下可清晰顯示
內部數據存儲	10000組
工作溫度	-35℃---+60℃
儲存溫度	-40℃---+65℃
相對濕度	≤90％ RH 不結露
