主頁 > 產品中心 > SF6測試儀器 > SF6氣體回收充氣裝置

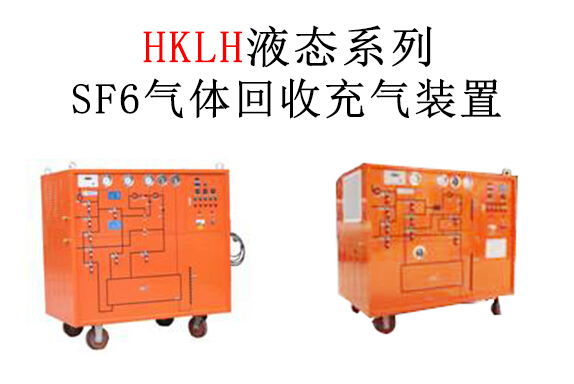

SF6氣體回收充氣裝置

設備名稱：SF6氣體回收充氣裝置型號：數量：1臺/套生產廠家：武漢華電科儀電氣有限公司

說明書下載

鑒定證書

購買與技術支持

咨詢熱線：027-88933327

產品概述

SF6氣體回收充氣裝置產品簡介：

SF6(六氟化硫)氣體回收充氣裝置是SF6電器在制造

、安裝和維修時所必備的用來回收和處理SF6氣體的裝置.

本公司參照電力行業標準 DL/T 662-1999《六氟化硫氣體回收裝置技術條件》標準及原機電部JB/DQ2588-90《六氟化硫充氣及回收裝置》標準,并參考了其他品牌的產品,自主研發了SF6氣體回收充氣裝置，本裝置具備有抽真空、充氣、回收和貯存等一般SF6氣體回收充氣裝置所必備的功能

功能特點

SF6氣體回收充氣裝置主要性能特點：

本裝置適用于電氣設備制造部門生產使用

，同時適用于110KV～百萬伏 GIS開關的現場安裝和維護使用

。

1.采用冷凍液化法設計原理

，降低了系統的工作壓力

，大大提高了回收的工作效率。

2.制冷壓縮機為原裝進口的法國美優樂全封閉制冷壓縮機

。

3.SF6壓縮機為美國獨資企業生產的半封閉壓縮機(艾默生-谷輪品牌)

，應用于SF6等鹵素氣體，具有耐氟特性

，保證無泄露

。

4.真空泵可選配德國原產Busch 100 m³/h 、德國獨資 Leybold D60T 60 m³/h

、日本等品牌的真空泵

，以及國產經久考驗、結實耐用

、性價比極高的雙級15 L/s真空泵

。

5.雙容器系統，SF6可液化

，并可灌裝鋼瓶

，灌裝量不小于50kg。單容器的回收裝置灌瓶量不小于30kg

。

6.雙容器系統擁有獨創的SF6汽化方式

，利用較高溫度的高壓的SF6氣體，強制將低溫低壓的SF6液體充灌入鋼瓶

，用時短

，充灌量大。

7.使用柱式液位計

，SF6液位指示直觀準確

。液位有背光指示，清晰明了

。

8.液態儲存容器內置有大功率SF6汽化電加熱器

。使用時自動進行溫度控制，使SF6充分汽化對外充氣

。

9.優異的進口（美國）油霧過濾系統

，確保油分達標。壓縮機潤滑油確保一年內不需添加

，油位確保不下降

。

10.分子篩干燥系統性能可靠。分子篩再生時不需解體

、拆裝及更換

，使用方便，僅需對分子篩干燥器進行自再生操作

，干燥性能即可恢復如初

。每次再生后水分可降為≤40PPM/V。

11.所有球閥采用美國swagelok工作原理

，密封元件具有自動補償性能

。切實應用于真空、壓力工況

，確保真空壓力兩不漏

，為真空、壓力兩用的專用球閥

。（也可選用美國swagelok原裝球閥）

。

12.定制的相序保護裝置，耐壓高達500V, 極大提高可靠性

。

13.三相制電源

，中線不是必須的，整機配置漏電保護器

。

14.流程圖繪于面板

，操作方便直觀，全部使用球閥

，開與關狀態明確

。

15.采用風冷、移動式

，可在無水源情況下使用

。

16.真空計為數字顯示皮拉尼真空計。

17.優質腳輪

，便于移動

，不傷害地面。

詳細參數

SF6氣體回收充氣裝置主要性能特點：

型號		HKLH-14Y/15/180G(350G)	HKLH-19Y/18/180G(350G)	HKLH-36Y10/15/600
型式		冷凍液化,風冷,手推移動式
工作環境溫度		-10℃～40℃
	初壓力(MPa)	0.8
回收	終壓力(MPa)	≤0.053		≤0.001(負壓回收)
	1m³容積所需時間(h/m³)*	≤0.4	≤0.35	≤1(負壓回收)
	初壓力(Pa)	≤133
充氣	終壓力(MPa)	0.7
	1m³容積所需時間(h/m³ )	≤0.2
抽真空從0.1MPa至133Pa需時間 (h/m³)**		≤0.25	≤0.25	≤0.25
極限真空 (Pa)		≤10
真空保持從133Pa經24小時上升值(Pa)		≤400
年泄漏率		≤0.5%
回收后SF6 氣體純度	水分(PPM/V)***	≤60
	油分(PPM/W)	≤10
	塵埃粒徑（μm）	≤1
貯	貯存方式	液態
存	壓力(MPa)	3.9
容	容積(L)	220(390)	220(390)	600
器	貯液量	220(390)	220(390)	600
液化方式		冷凍液化
汽化方式		電加熱
干燥過濾器再生方式		真空加熱活化再生
電源		三相 3Φ 380V
總功率(kW)		≤11
噪聲dB(A)		≤75
外形尺寸		1950×1150×1800
